进场前期准备
进场技术对接:提前收集试验室场地尺寸、接地电阻、供电容量,远程提供设备平面布置方案,要求客户建设独立试验接地网,接地电阻≤0.5Ω;提前清理场地,规划高压安全隔离区域。
开箱清点检验:检查冲击发生器脉冲电容器、波头 / 波尾电阻、点火球隙、电容分压器、测控主机外观完好;绝缘构件无磕碰、受潮痕迹;清点接地铜排、高压连接件、屏蔽测量线缆、全套紧固件。
现场环境核查:调试期间环境温度 17~25℃,现场相对湿度 74%。针对温州沿海高湿工况,要求试验室持续开启除湿设备;调试前清洁球隙金属表面,防止球面凝露造成放电不同步。
现场安装与标准化调试实施
(一)设备组装与布线规范

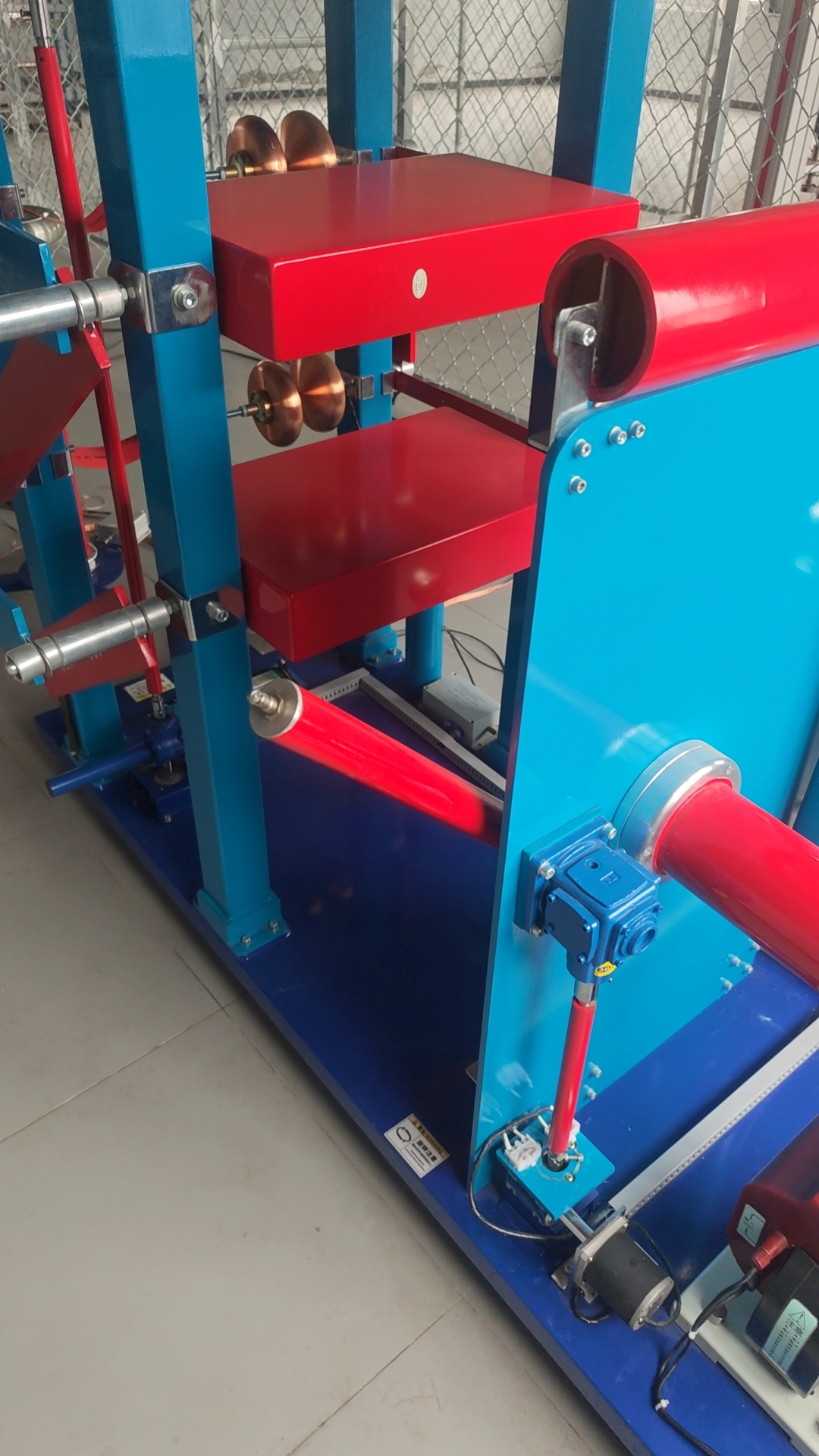

模块化搭建 2 级冲击发生器主体,保证筒体垂直、级间间距均匀;
短、粗、直
统一等电位接地:发生器底座、分压器、控制操作台采用宽铜排就近接入主接地网,接地线遵循原则,禁止线缆盘绕,避免增大回路电感;

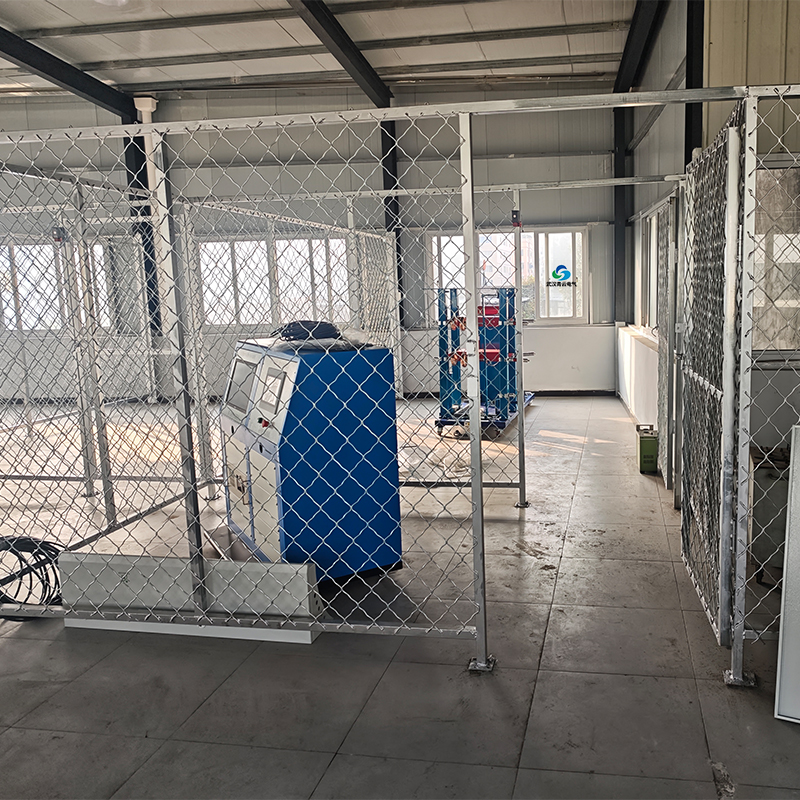

优化高压布线:最大限度缩短发生器输出端至分压器、试品之间高压引线,减少悬空导线,降低杂散电容;打磨高压导体尖角,规避外部空气电晕干扰波形;
安全回路测试:依次校验高压防护门联锁、急停按钮、强制接地检测回路,确认任意安全回路断开时设备禁止升压。
(二)空载初步升压调试
接通 380V 工作电源,控制主机上电自检,确认充电单元、触发回路、波形采集软件通讯正常。 分级空载升压试验:分别在额定电压 20%、50%、80%、100% 档位触发放电,观测两级球隙同步导通状态。
现场问题 1
:低电压区间(<40% 额定电压)偶发两级球隙放电不同步,输出冲击电压幅值波动。 诱因:球隙金属表面轻微氧化、间隙尺寸存在偏差;沿海高湿度环境增大绝缘表面泄漏电流,干扰触发稳定性。 处理方案:使用无水乙醇擦拭清洁全部放电球面;统一校准两级主球隙间隙;微调触发脉冲时序。整改后,设备在,达到设备技术指标。

(三)标准雷电波形校准(核心调试工序)
1.2/50μs 雷电冲击全波
空载条件下配置标准调波电阻,触发输出雷电全波,采集波形数据分析: 初始波形存在波头高频振荡,振荡幅值超出 GB/T 16927.1 限值。 故障根因:高压引线过长引入附加回路电感;试验室临近金属墙体,杂散电容叠加,最终造成波形畸变。 优化措施: ① 重新调整设备摆放位置,缩短高压引线,保证发生器与墙体留有充足安全距离; ② 微调波头阻尼电阻参数,抑制高频振荡; ③ 规范整理屏蔽测量电缆,远离高压回路,降低电磁耦合干扰。 优化后实测波形参数: 波前时间 T₁=1.18μs,半峰值时间 T₂=50.7μs,波形振荡幅值低于峰值 5%,满足国标公差要求。
(四)模拟负载带载验证试验
接入等效电容模拟试品,还原互感器、小型变压器实际试验工况,多次重复冲击测试:
正、负极性冲击电压输出稳定,电压利用系数≥90%;
冲击测控系统可自动捕捉冲击波形、记录峰值电压,支持波形存储、数据导出与试验报告打印;
过压、过流保护动作灵敏,试品发生击穿闪络时系统可快速切断充电回路。
(五)雷电截波功能调试(选配组件)
安装外置截断球隙,完成参数整定,可稳定输出 2~5μs 雷电截波,满足绝缘子、套管截波冲击试验需求。
现场典型故障与处置方案汇总
两级球隙同步性差,低压无法稳定触发
解决方案:清洁放电球面、标准化校准球隙间隙、加强试验室除湿,杜绝金属表面凝露。
波形持续振荡,波前、半峰值时间参数超标
解决方案:精简高压引线、优化接地方式、合理调整波头阻尼电阻,增大设备与金属墙体间距。
电压测量漂移、波形噪声大
解决方案:检查分压器低压侧信号电缆屏蔽层完整接地,测量线缆远离高压区域,减少电磁干扰。
充电速度缓慢、输出电压不稳
解决方案:全面检查接地连续性,紧固充电回路所有接线端子。

现场操作人员培训
调试工作完成后,对试验室试验班组开展专项实操培训:
QYLJ-200 冲击发生器整机结构、Marx 回路基本工作原理;
设备组装、接线规范,每日开机前安全检查清单;
全自动测控软件参数设置、冲击波形判读基础方法;
空载波形校准、带负载条件下波形调整实操要点;
高压试验安全管理规范、故障紧急停机处置流程;
日常维护要点:防潮防尘管理、球隙定期保养、电阻外观巡检、长期停机存放防护要求。 培训完成后安排学员独立上机操作,工程师全程指导答疑。
调试验收结论
本次温州项目 QYLJ-200(200kV/10kJ)雷电冲击发生器整套系统,经过模块化组装、空载波形校准、模拟负载试验、全部功能验证: ✅ 两级球隙同步放电性能符合技术要求; ✅ 1.2/50μs 雷电全波、雷电截波波形满足 GB/T 16927.1 标准规定; ✅ 测控系统数据采集准确,各类安全保护功能动作可靠; ✅ 整套设备可满足客户 35kV 及以下高压电气设备雷电冲击耐压试验需求。 设备顺利通过现场验收,正式移交客户投入试验室试验使用。
