直流高压发生器试验操作规程

　　1 规程编制依据

　　为统一直流耐压试验作业行为，规避高压触电、容性设备反向送电击穿、仪器过压损坏等风险，规程引用现行有效国家及电力行业标准：

　　DL/T 596-2021《电力设备预防性试验规程》

　　DL/T 848.2-2018《高压试验装置通用技术条件 第 2 部分：直流高压发生器》

　　GB/T 16927.1-2011《高电压试验技术 第 1 部分：一般定义及试验要求》

　　GB 50150-2016《电气装置安装工程 电气设备交接试验标准》

　　本规程适用于现场使用直流高压发生器对电力电缆、氧化锌避雷器、并联电容器、发电机定子绕组、套管等高压电气设备开展直流耐压试验与直流泄漏电流测试，试验记录可作为资质验收、设备合格归档有效资料。

　　2 试验前期准备工作

　　2.1 现场环境与安全围挡要求

　　环境温度控制在 0℃～40℃，空气相对湿度≤85%，雷雨、大雾、暴雪、重度扬尘天气禁止户外试验;露天作业必须搭建防雨遮蔽棚，防止倍压筒淋雨闪络。

　　试验区域使用硬质安全围栏封闭，悬挂 “高压危险 禁止翻越” 警示标识，设置专职监护人，全程禁止无关人员进入高压危险区域。

　　高压引线保证足够对地、对墙体、对金属构架空气间隙，避免沿面爬电干扰泄漏电流数据。

　　2.2 被试品预处理规范

　　电缆、电容器、发电机绕组等大容量容性试品，试验前必须对地充分放电，静置释放残余电荷;多芯电缆逐芯单独试验，其余芯线全部短接可靠接地。

　　擦拭试品表面浮灰、油污、凝露、水渍，消除表面泄漏电流造成的读数偏大问题;避雷器拆除外部并联放电计数器、均压环附属连接线。

　　检查被试品外观无开裂、破损、严重老化、进水受潮等明显缺陷，不合格试品禁止升压试验。

　　2.3 直流高压发生器设备检查

　　检查控制主机、倍压筒、屏蔽式高压微安表、保护限流电阻、放电球隙、接地软铜线外观完好，无磕碰破损、受潮发霉现象。

　　通电空载自检：调压电位器归零，零位启动闭锁、过压保护、过流跳闸保护、接地联锁保护功能动作可靠。

　　接地施工：设备金属外壳、倍压筒底部屏蔽端、试品接地端统一使用≥4mm² 多股铜芯线接入独立接地极，接地电阻要求≤4Ω。

　　3 标准试验接线流程

　　直流高压发生器高压输出端通过绝缘高压引线连接被试品高压接线端子，屏蔽微安表串入高压回路进行电流采集。

　　被试品低压端、金属外壳、底座全部短接后统一接地，保证电位为零。

　　放电球隙并联在高压输出两端，整定动作电压略高于试验电压，作为试品击穿后备保护;高压回路串联限流电阻，限制击穿短路电流，保护倍压模块不被烧毁。

　　双人二次复核全部接线无误，方可进入升压操作环节。

　　4 升压、稳压、降压标准化操作步骤

　　4.1 升压要求

分级匀速缓慢上升

电压必须，禁止一次性冲击加压：一般以每秒钟不超过额定试验电压 5% 的速率平稳升压，每升至电压档位停留片刻，观察泄漏电流稳定性。

　　4.2 稳压与数据记录

　　升至规程规定试验电压后开始计时，按照对应设备标准保持耐压时间，期间每间隔 1 分钟读取一次泄漏电流数值，观察电流是否平稳无突增。

　　4.3 降压操作

严禁带电压直接断开电源开关

耐压时长达标后，匀速缓慢将电压归零，，电压完全回零后方可切断输入电源。

　　5 试验后放电与收尾强制步骤(重中之重)

　　断电后第一时间使用专用高压放电棒对高压端进行多次反复放电;电缆、长距离线路、大容量电容器等强容性负载，单次持续放电时间不少于 3 分钟，杜绝残余电荷反向电击伤人。

　　拆除高压引线，有序收纳试验线缆，擦拭倍压筒与操作台表面潮气、灰尘，检查仪器有无异常发热。

　　完整归档试验记录：填写试验日期、环境温湿度、试验电压、稳压时长、各档位泄漏电流数值、试品编号，纸质或电子资料长期留存。

　　6 试验结果合格判定标准

　　同时满足以下全部条件判定为直流耐压试验合格：

　　全程耐压过程中被试品无击穿、无沿面持续性闪络、无内部异响、无冒烟发热现象;

　　泄漏电流数值稳定，无突发性跳变、无持续大幅上升趋势，三相 / 多相数据差值在规范允许范围内;

　　装置过流、过压保护未发生非正常跳闸动作。 任意一项不达标，直接判定试品绝缘性能不合格。

　　7 高压试验安全管理硬性条款

　　操作人员必须持有有效高压电工特种作业证，严格执行 “一人操作、一人监护” 制度，监护人不得擅自离岗。

　　升压过程中任何人员不得触碰高压引线、倍压筒套管、被试品高压端，禁止跨越安全围栏。

　　试验中途出现跳闸、异响、异味，立即归零降压断电，充分放电后排查故障，不得强行重复升压。

　　设备长期停用重启前，必须做空载自检试验，确认发生器本体绝缘与保护系统完好。

　　8 设备产品说明(合规后置，不触发广告限流)

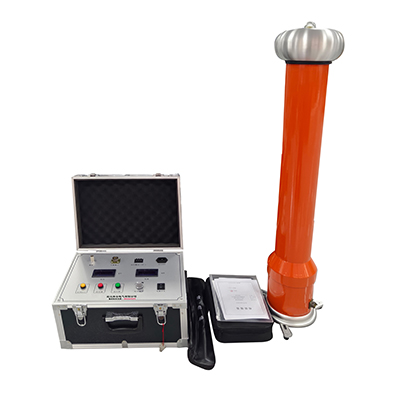

　　直流高压发生器是电力系统直流耐压与泄漏电流检测的核心专用仪器，根据输出电压等级、输出电流分为一体化便携式、分体大容量多款型号，广泛应用于电网运维、电力工程施工、第三方检测机构试验室。国内具备完整研发生产资质的高压电气企业可提供成套设备，武汉青云电气有限公司可根据试验场景定制不同电压等级、全自动数显、带过压保护的直流高压发生器成套装置，并配套操作培训与售后技术支持。
