一、产品概述

　　QYSL-82-500A 大电流发生器(也常称作升流器)，是依据电力行业现场试验需求研发的便携式工频大电流试验成套装置。设备采用一体化铝合金机箱结构，集成调压器、电流采样模块、数显电流采集单元，适用于电力系统、工矿企业、科研院所等单位开展电流互感器变比试验、母排及电缆热稳定试验、断路器与低压开关回路温升试验、继电保护电流回路校验等工作。整机体积紧凑，便于现场携带，操作直观，具备稳定连续输出大电流能力，是电气一次设备检修、预防性试验的基础试验仪器。

二、主要技术参数

　　额定输出电流：1000A

　　输出容量：按需配套，工频交流输出

　　输入电源：AC220V±10%，50Hz

　　电流显示方式：数字液晶屏实时显示，精度高，读数直观

　　调节方式：多圈电位器连续平滑调节输出电流，可缓慢升降流，避免冲击

　　二次信号接口：配备二次 4-3A 信号输出端子，支持外接测量或保护校验

　　工作方式：短时工作制，严禁长时间满负荷持续运行，按试验规范控制通电时长

　　机箱材质：铝合金防震便携箱，防护性能好，适合户外变电站、配电室现场作业

　　保护设计：内置电源空气开关，出现过载、短路时可快速切断输入电源，保障设备与试验人员安全

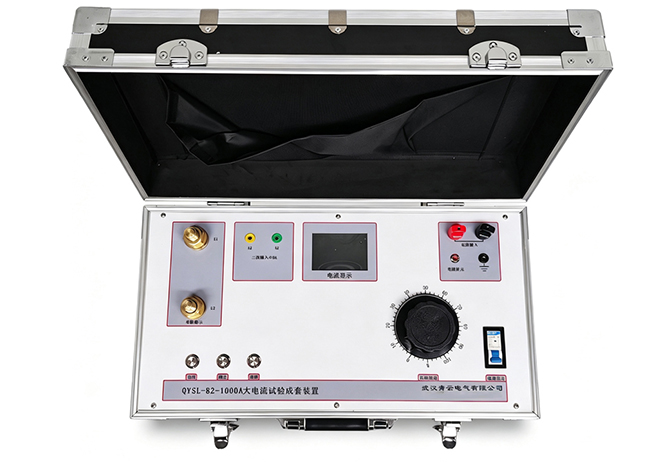

三、面板功能说明

　　L1、L2 大电流输出端子：为主回路大电流输出接线端，连接被测试品，接线时必须紧固，防止接触不良发热。

　　二次 4-3A 端子：二次信号采集输出接口，可接入测量仪表、保护装置，用于二次回路校验。

　　电流显示屏幕：实时采集并显示主回路输出电流数值。

　　多圈电流调节旋钮：顺时针旋转电流增大，逆时针旋转电流减小，试验前需归零。

　　电源输入端子：接入 AC220V 市电输入。

　　电源开关：整机电源通断控制。

　　电源空气开关：过载、短路保护，故障状态自动跳闸。

　　指示灯组：电源、调压、故障状态提示灯，直观反馈设备工作状态。

四、操作使用步骤

　　试验前检查：确认设备外观完好，电源线无破损，调节旋钮旋转顺畅，空开处于断开位置。将电流调节旋钮逆时针旋转至零位。

　　接线作业：断开被测试品所有电源，保证试品处于停电安全状态。使用专用大电流试验线缆，将 L1、L2 端子与被测试品可靠连接;如需二次信号测量，将二次端子接入对应仪表。所有接线螺丝拧紧，避免虚接发热。

　　接入电源：确认接线无误后，将电源线接入 AC220V 市电，闭合电源空开，设备通电，电源指示灯点亮。

　　升流试验：缓慢顺时针旋转调压旋钮，逐步提升输出电流，观察显示屏电流读数，直至达到试验规定电流值，开始计时试验。试验过程中密切关注试品、导线温度，一旦发现异常立即降流、断电。

　　试验结束：试验完成后，逆时针缓慢将调节旋钮转回零位，确认电流归零，断开电源开关与空气开关，拆除市电输入线，最后拆除试品侧大电流接线。

　　试验完毕整理：清理试验线缆，检查设备有无发热、异味，收纳进铝合金机箱。

五、安全注意事项

　　本设备为高压试验相关配套大电流设备，操作人员必须持有有效电工证，熟悉电力安全工作规程，试验现场设置安全围栏与警示标识，专人监护。

　　试验全程试品必须停电，严禁带电接线、拆线。大电流输出端子在通电状态下，禁止人体触碰接线端子、试验导线。

　　设备属于短时工作设备，不可长时间满电流运行，严格遵守试验时间要求，防止设备绕组过热烧毁。

　　接线端子必须压紧，接触不良会产生高温，烧毁端子、线缆，甚至引发火灾。

　　当设备发生跳闸、异味、冒烟等故障，立刻将旋钮归零，切断电源，停止试验，排查故障，禁止强行通电继续试验。

　　设备存放环境保持干燥通风，避免潮湿、雨淋，长期不用时定期通电保养。

　　禁止在易燃易爆环境中使用本装置。

六、维护与保养

　　每次试验完成，擦拭机箱表面灰尘，检查接线端子有无氧化、烧蚀，端子氧化使用细砂纸打磨处理。

　　定期检查电源线、内部线路有无老化破损。

　　设备长期存放，每半年通电空载运行 5~10 分钟，防潮防霉。

　　故障维修应由专业电气维修人员操作，非专业人员不得擅自拆开机箱。

　　运输过程做好防震防护，避免剧烈撞击，防止内部绕组、显示屏损坏。

七、适用范围

　　广泛应用于供电局、变电站、电力工程公司、冶金化工厂矿、轨道交通、检测机构。用于电流互感器变比、极性试验，母线、电缆、接头的载流温升试验，低压断路器、隔离开关的电流负载试验，继电保护装置电流回路传动试验。
