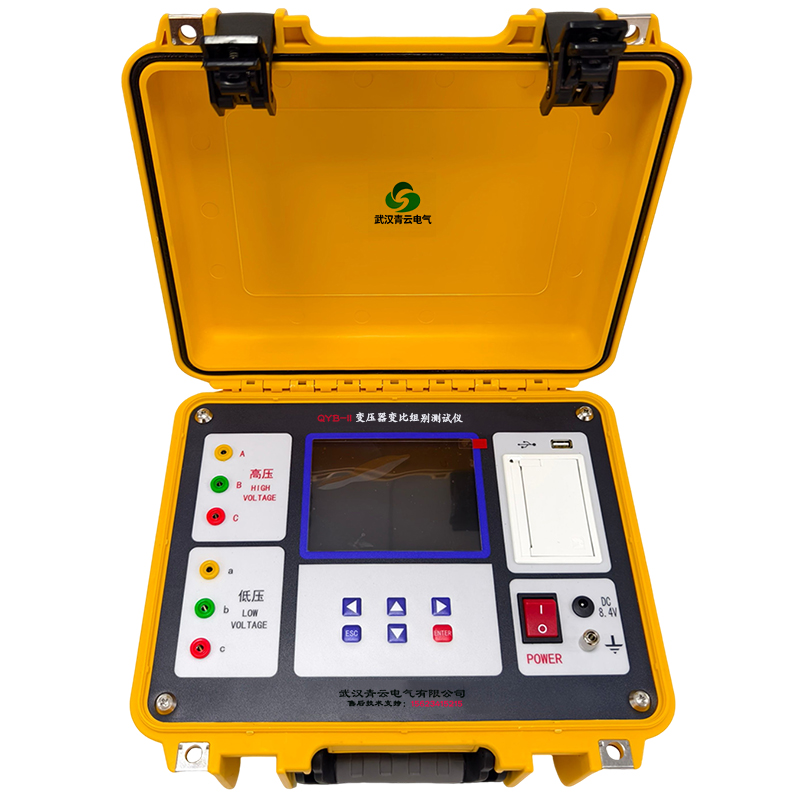

变压器变比组别测试仪采用低压交流感应测试法，向被测变压器一侧绕组通入幅值很低的安全测试电压，通过高精度采样单元采集另一侧绕组感应电压的幅值、相位关系，通过内置算法计算高低压绕组实际匝数比值，换算出变比相对误差;依靠三相电压矢量夹角逻辑，自动匹配国标联结组别标号，完整判别变压器绕组接线方式与极性。 全程低压测试不会冲击变压器绝缘，可对新装、大修后、运行中待停电检修的变压器反复检测，不会造成设备二次损伤。

全自动一键测量只需要完成高低压侧接线，仪器自动识别三相相序、自动升压采样、自动计算变比、自动判定组别，无需人工查表核对组别标号，降低人为计算失误概率。

组别覆盖全面可精准识别 Yyn0、Dyn11、Yd11、Dy1、Yy0 等电力系统全部常用标准联结组别，同时提示相序接反、极性错误、接线端子接错等异常提示。

变比测量精度高内置高精度电压采样芯片，变比测量误差小，对于带载分接开关多档位变压器，可逐档测试，判断分接开关是否存在档位错位、触头接触电阻偏大、内部断线隐患。

抗干扰能力优异内置硬件滤波电路，现场变电站强电磁干扰环境下数据稳定，不会因母线感应电、变频器干扰造成跳数，满足户外施工现场恶劣工况使用。

安全防护设计完善内部设置高压反向灌入保护、试品残余电压泄放回路，防止变压器残余电动势倒灌损坏主机;接线端子带防误插标识，避免高低压接反操作事故。

数据存储与导出便捷本机可存储上百组测试记录，内置热敏打印接口或 U 盘导出功能，可直接打印带编号的试验报告单，满足电力试验资料归档、承试资质检查要求。

便携一体化结构整机采用铝合金防护机箱，重量轻、体积紧凑，自带高强度测试夹与加长测试线缆，既适合试验室固定使用，也可随车外出现场巡检。

测量对象：单相变压器、三相油浸式变压器、干式配电变压器、特种整流变压器

变比测量范围：1～10000

变比测量精度：±0.2%

组别判别方式：矢量自动运算判定，屏幕直接显示组别标号

测试激励电源：低压交流弱电输出，无高压输出，作业安全性高

工作环境：温度 0℃～45℃，相对湿度≤85% RH，无凝露

供电电源：AC220V±10% 50Hz 市电

功能附加：分接开关逐档检测、相序校验、极性判断、误差超差告警

数据管理：本机存储、U 盘导出、现场随时打印报告
