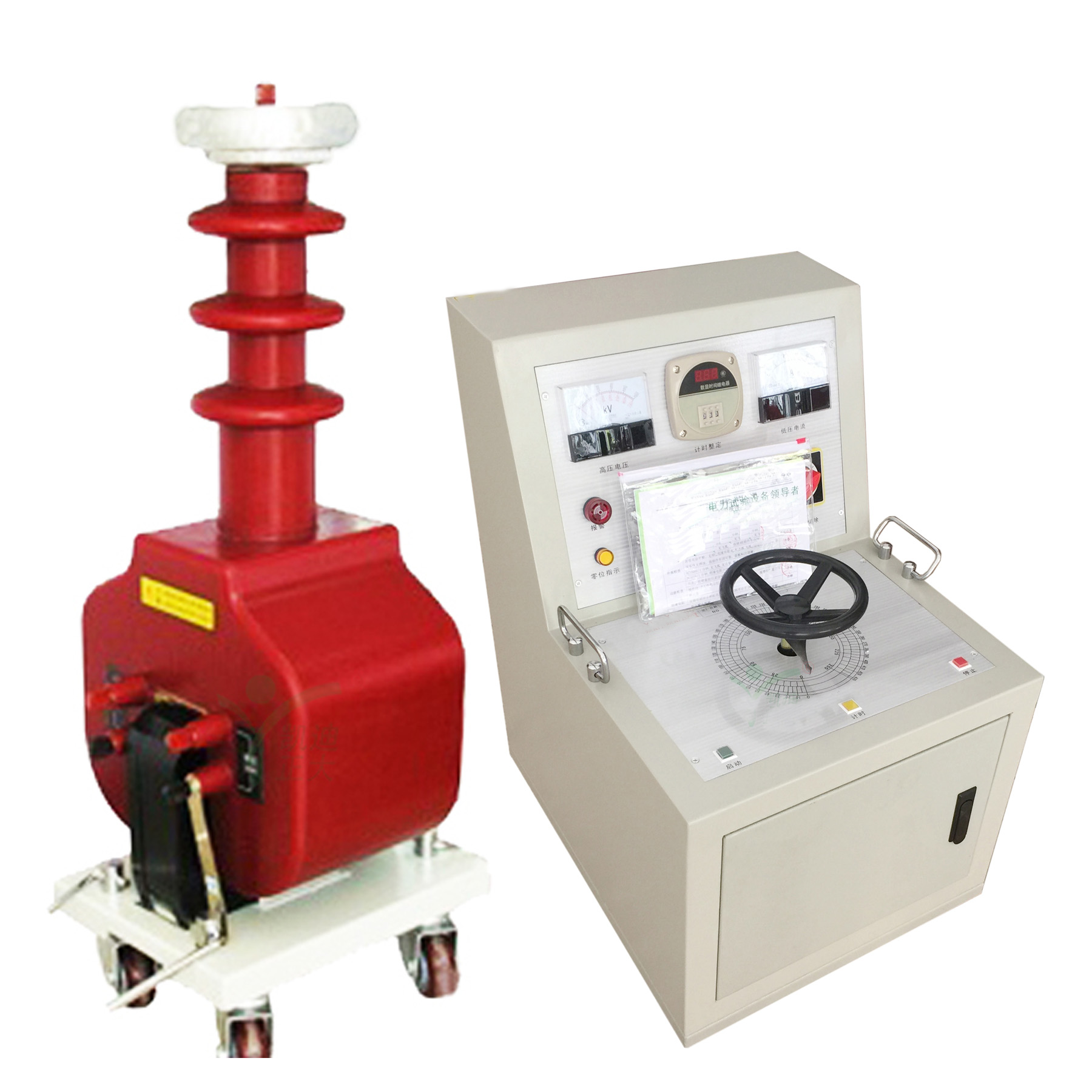

QYGTB-10kVA/100kV干式工频耐压试验装置属于高压绝缘检测核心试验设备，依托干式环氧浇注试验变压器升压产生 50Hz 工频高压，对被测绝缘样品施加规定试验电压并维持指定时长，通过观测样品是否击穿、泄漏电流是否超标，判定被测电气设备 / 绝缘材料的绝缘性能是否合格。相比油浸式耐压设备，本产品取消油箱结构，整机轻量化、无漏油隐患，环境适应能力更强;控制系统集成手动 / 自动双升压模式，配置多重安全联锁保护，高压回路耐压精度、电流采样精度满足电力行业试验计量要求，广泛应用于电网交接验收、设备年度预防性试验、绝缘材料出厂质检、电力科研绝缘性能测试等工作，是高压电气试验环节的标配检测设备。

双档位高压输出

　　设置 10kV、100kV 两档高压切换，10kV 档位适配开关柜、绝缘工器具、低压电缆耐压检测，100kV 档位满足高压电缆、主变、绝缘子等高电压试品试验需求，单台设备覆盖高低压常规试验项目。

干式环氧浇注结构

　　高压变压器采用环氧树脂真空浇注成型，无绝缘油、无渗漏隐患，防潮防尘、抗污能力强，可适应工地户外、配电室等复杂试验环境，搬运倾斜不会出现漏油问题，日常维护简单。

纯手动调压操控

　　配备手动调压器旋钮，试验人员可匀速精细控制升压速度，升压节奏自主把控，适合对升压速率有严苛要求、需要人工全程观察试品状态的交接试验、质检试验场景;升压前强制回零位，零位联锁防止带压启动。

多重硬件安全防护

　　集成过流跳闸、试品击穿快速断电、过压限位、高压接地监测、声光报警功能，试品一旦击穿可瞬间切断升压回路，规避高压安全风险;高压端配备可靠接地端子，试验接地流程清晰规范。

分体式便携布局

　　控制箱与干式高压本体分体设计，主机重量相比同规格油浸式设备更轻便，可拆分转运，便于电力现场外出试验;接线端子标识清晰，手动接线、接线核查直观易懂。

测量读数直观清晰

　　控制面板配置高压电压表、泄漏电流表双指针 / 数显表头，试验过程可直接观测电压、电流实时数值，耐压时长依靠人工计时配合表头读数，操作逻辑简单，新手也能快速上手。

环境适配性强

　　F 级绝缘耐热等级，可在 - 10℃~45℃环境、湿度≤85% 无凝露条件下稳定工作，无油结构不存在低温油品粘稠、高温油胀问题，四季均可正常开展试验作业。

1.高压主体参数

　　额定输入电压：AC220V±10%，50Hz

　　低档 0~10kV

　　高压输出两档：、，工频正弦波

　　额定容量：10kVA(常规配置，可按需选配)

　　高压测量精度：≤±1.5%

　　泄漏电流测量范围：0~20/100mA，精度≤±2%

　　调压方式：电动无极调压，支持手动 / 自动匀速升压

　　耐压计时：0~9999s 可自由设定，到时自动降压

2. 结构与绝缘参数

　　高压本体：环氧树脂真空浇注干式结构，无油化设计

　　绝缘耐热等级：F 级

　　局部放电量：≤5pC

　　允许工作环境：温度 - 10℃~+45℃，相对湿度≤85% 无凝露

　　保护功能：过压保护、过流保护、试品击穿速断、零位联锁、声光报警、高压接地保护
