三相继电保护测试仪是面向电力二次系统开发的便携式微机继电保护试验装置，符合 DL/T 624、GB/T 7261 相关行业标准，采用 4U+3I 四相电压、三相电流独立输出架构，可分别调节各通道模拟量的幅值、相位、频率，灵活生成正序、负序、零序等序分量信号，模拟单相接地、两相短路、三相短路、断线、过压、欠压等各类电力故障工况。仪器广泛应用于变电站新建工程投产调试、电力设备预防性试验、保护装置检修校验工作，可完成线路保护、变压器差动保护、母差保护、电容器保护、备自投、同期装置以及各类电磁继电器、微机保护装置的定值校验、动作时间测量、整组传动试验。产品适用于供电公司、变电运维班组、电力检修单位、开关厂、高压实验室、第三方电力检测机构，是继电保护专业二次回路调试、保护功能校验的核心检测设备。

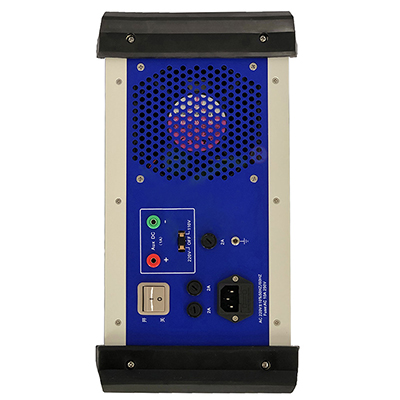

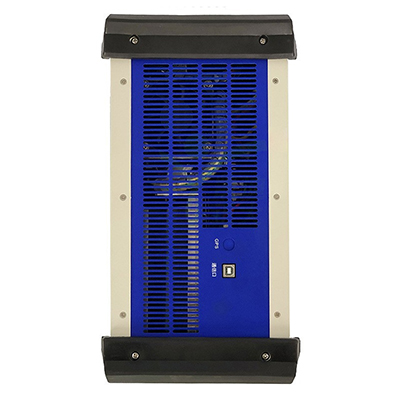

　　仪器采用 DSP 数字信号处理与 DDS 波形合成技术，波形保真度高、谐波失真小，电压、电流输出稳定，调节响应迅速，保障长期现场试验的测量精度。配备高清彩色液晶显示屏，全中文可视化操作界面，内置过流、零序、距离、差动、备自投、低周减载、同期等全套标准化试验模块，试验参数设置直观便捷，可自动记录保护动作值、返回值、动作时间，支持试验报告本地存储、U 盘导出与软件升级。配置 8 路开关量输入、4 路可编程开关量输出，开关量端口光电隔离，可自适应识别空接点与有源电位信号，采集跳闸、合闸、告警等反馈接点信号，也可模拟断路器位置接点输出。整机采用加固便携机箱，边角防撞防护设计，体积小巧，便于转运至变电站现场开展试验。仪器搭载独立直流辅助电源输出，可直接为现场保护装置提供直流供电。内置完善保护机制，电流源具备开路保护，电压源具备短路、过载保护，同时配备过热保护，在异常工况下自动切断输出，保障仪器与被测装置安全。支持单机独立操作与电脑联机操作两种模式，联机状态下可绘制矢量图、故障波形，实现复杂故障仿真与 COMTRADE 故障回放。

　　交流电压输出

　　相电压输出范围：0～120V;线电压输出范围：0～240V 输出精度：0.2 级;每相输出功率：75VA 频率范围：20Hz～1000Hz;相位调节范围：0～360°，相位精度 ±0.2° 谐波输出：支持叠加 2～20 次谐波分量

　　交流电流输出

　　每相电流输出范围：0～40A;三相并联输出最大 120A 输出精度：0.2 级;每相输出功率：300VA 频率范围：20Hz～1000Hz;相位调节范围：0～360°

　　直流辅助电源

　　直流电压输出：0～220V 可调，可提供保护装置工作电源，具备短路、过载保护

　　开关量与时间测量

　　开关量输入：8 路，支持空接点、0~250V 有源电位自适应识别 开关量输出：4 路可编程接点，接点容量 250V/0.5A 时间测量范围：1ms～9999.999s，时间测量精度 1ms

　　通用参数

　　同步精度：电压、电流通道同步误差≤100μs 供电电源：AC220V±10%，50Hz 整机结构：便携式加固机箱 工作环境：环境温度 - 10℃～50℃，相对湿度≤85%，无凝露
