QYJB-802三相工控机继电保护测试仪

执行标准：

DL/T 624-2010《继电保护微机型试验装置技术条件》、DL/T 995-2016《继电保护和安全自动装置检验规程》

产品介绍：

QYJB-802三相工控机继电保护测试仪由武汉青云电气有限公司研发制造，采用工业级工控主机内核，搭载三相电压、三相电流六路完全独立大功率功率源，是中高端变电站继电保护校验、复杂故障模拟、高精度定值传动试验专用设备。

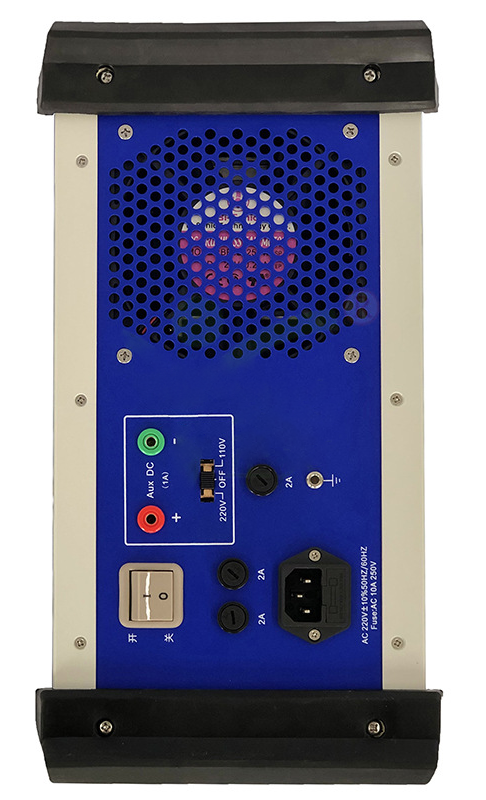

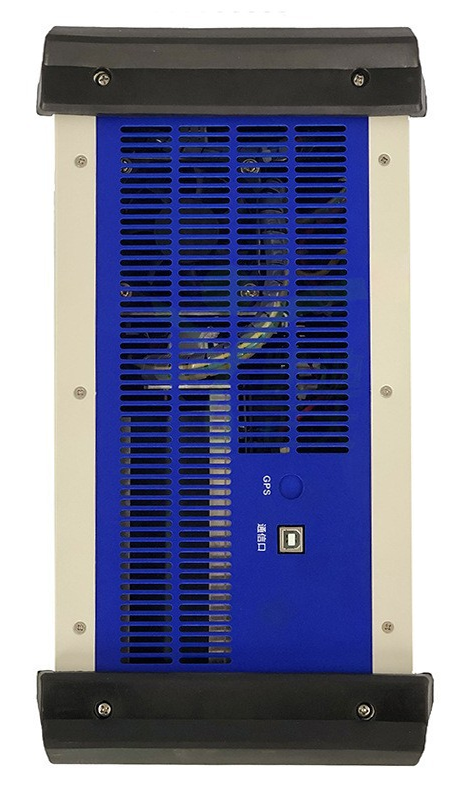

仪器依托工控系统强大运算能力，可实现任意复杂故障矢量组合、暂态故障模拟、谐波叠加、故障回放、COMTRADE 波形导入等高级功能，全面覆盖线路保护、变压器差动保护、母线保护、备自投、安稳装置、同期装置等全部二次设备校验需求。整机为加固型铝合金便携机箱，配置防撞护角与手提结构，兼顾实验室高精度调试与户外变电站现场移动作业，是电力检修公司、送变电工程单位、电网运维部门及承装（修、试）资质升级的主力试验设备。

产品概述
产品特点
详细参数
售后保障

产品概述：

可开展的试验工作

　　微机线路保护装置定值校验与动作特性试验; 变压器差动保护、后备保护整组传动调试; 母线差动保护、失灵保护、故障录波装置联动测试; 距离保护、零序保护、纵联保护动作特性检验; 电流、电压、时间、中间等常规继电器校验; 模拟瞬时、永久、转换性故障及重合闸时序试验; COMTRADE 故障录波文件回放与暂态仿真测试; 谐波叠加、频率偏移、暂态量保护性能测试; 变电站保护装置交接验收、定期校验与故障排查。

设备适用行业场景

　　QYJB-802 三相工控机继电保护测试仪是采用嵌入式工控机平台的高端继电保护测试设备，整机内置工业控制计算机与 Windows 操作系统，无需外接电脑即可独立运行全套测试软件，实现从试验方案编辑、故障量输出、动作信号采集到报告生成的全流程一体化操作。设备配备高性能数字信号处理器与高精度功率放大模块，三相电压电流输出精度高、波形失真度低，支持 COMTRADE 录波回放、状态序列、暂态仿真等高级测试功能，可满足智能变电站、超高压变电站复杂保护装置的深度测试需求。广泛适用于省级电力试验研究院、超高压变电检修公司、供电公司继电保护专业班组、大型电力工程调试企业，是高电压等级变电站保护装置交接试验、型式试验、定期校验的专业检测仪器。

产品特点：

　　内置嵌入式工控机与 Windows 操作系统，无需外接笔记本电脑即可独立运行测试软件，一体化设计减少现场设备连接，开机即可开展试验，操作流程更简洁。高性能多核处理器与大内存配置，运行复杂暂态仿真、状态序列、COMTRADE 回放等高算力测试项目时响应迅速、不卡顿。三相电压、三相电流独立输出，幅值、相位、频率精确可调，可模拟各类复杂故障工况，输出波形失真度低、小信号线性度好，保护定值校验结果精准。支持 COMTRADE 格式故障录波文件导入与回放，可将真实电网故障数据复现输出，用于验证保护装置在实际故障场景下的动作行为与逻辑正确性。丰富的测试模板覆盖线路保护、变压器保护、母差保护、备自投、低周减载等各类装置，选择模板后自动完成测试并生成动作特性曲线与判定结论。支持状态序列与动态仿真测试，可按时间轴精确切换系统运行状态，模拟故障前、故障中、重合闸、故障切除等完整时序，完成保护装置整组传动验证。多路开关量输入输出通道，空接点与带电接点自适应，可精确采集保护装置跳闸、合闸、信号接点，动作时间测量分辨率达微秒级。大尺寸高分辨率彩色触摸屏，接线示意图、输出量实时波形、动作结果、特性曲线多窗口同屏显示，试验过程直观可追溯。内置大容量固态硬盘，可存储海量测试数据与录波文件，支持 USB、网络多种方式导出，配套上位机软件可生成标准化试验报告并支持历史数据对比分析。具备网络通信接口，支持远程控制与多机同步，可与数字化变电站测试系统联动，适应智能变电站保护测试需求。完善的硬件保护机制，输出短路、过载、过热自动保护并告警，工控机系统稳定可靠，适合长时间连续试验与野外现场作业。

详细参数：

　　1、设备型号：QYJB-802

　　2、控制平台：嵌入式工控机，Windows 操作系统

　　3、交流电压输出：3 路，每路 0～120V，幅值精度 ±0.1%

　　4、交流电流输出：3 路，每路 0～30A(可并联至 0～90A)，幅值精度 ±0.1%

　　5、相位调节范围：0～360°，精度 ±0.1°

　　6、频率调节范围：10～1000Hz，精度 ±0.001Hz

　　7、谐波输出：2～50 次谐波，幅值相位可调

　　8、开关量输入：10 路(空接点 / 带电接点自适应)

　　9、开关量输出：4 对空接点

　　10、时间测量精度：±0.1ms

　　11、波形失真度：≤0.2%

　　12、高级功能：COMTRADE 回放、状态序列、暂态仿真

　　13、显示方式：大尺寸彩色触摸屏

　　14、存储容量：内置固态硬盘，≥1000 组测试数据

　　15、通信接口：USB、以太网

　　16、工作电源：AC220V 50Hz

　　17、工作环境：温度 - 10℃～+40℃，相对湿度≤85%(无凝露)
