适用于省市供电公司、变电运维班组、电力工程安装企业、开关厂、电力科研院校;对线路保护、变压器保护、电容器保护、电动机保护装置开展定期预防性调试校验。

　　六相独立信号输出，电流电压通道精度高，波形失真度低;

　　大屏液晶显示屏 + 实体按键，现场调试操作简单;

　　多路开关量通道，能够适配市面上绝大多数型号综合保护装置;

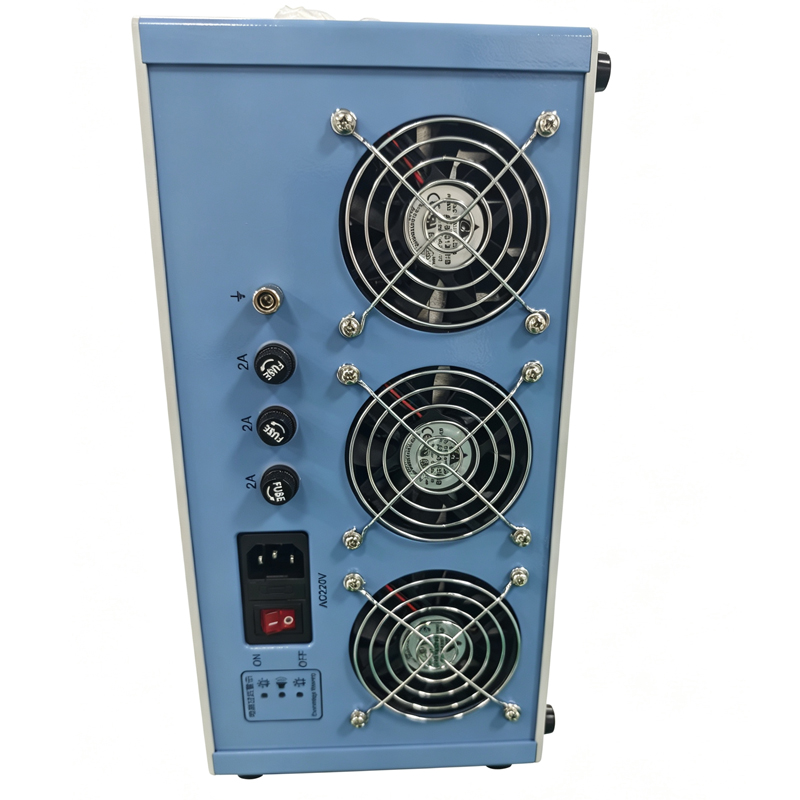

　　内置散热模组，长时间带载工作稳定性强;

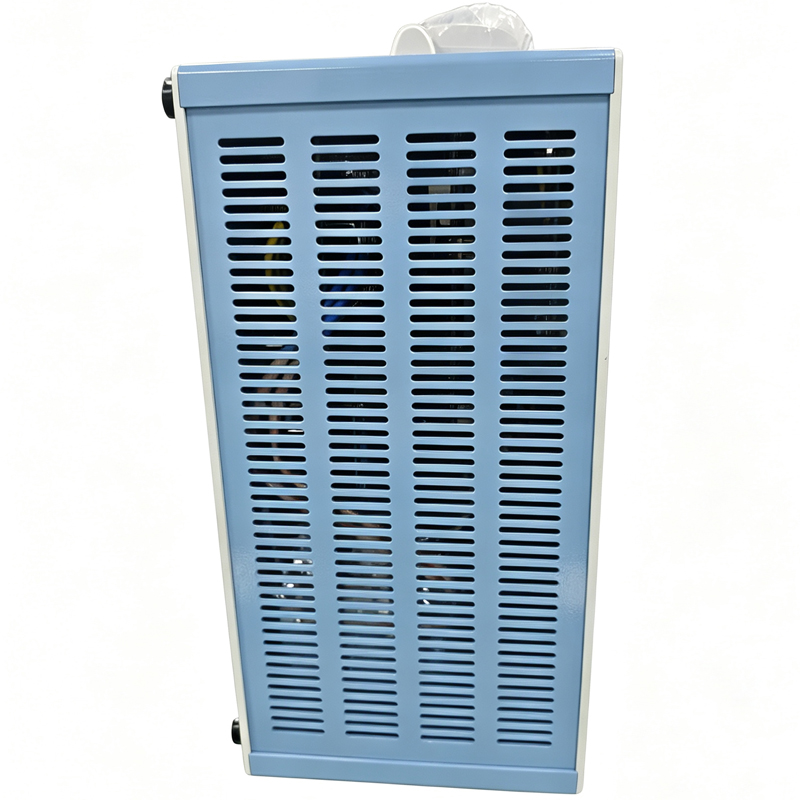

　　便携一体式机箱，适合户外变电站、配电室、开关柜厂多种工况。

　　交流电压输出(6 相：Ua、Ub、Uc、Ux、Uy、Uz)

　　输出通道：6 相独立交流电压

　　输出量程：0～120 V / 单通道

　　输出精度：≤±0.2 %

　　电压分辨率：0.01 V

　　相位调节区间：0‑360°;相位误差 ≤±0.2°

　　频率可调范围：20～1000 Hz，频率精度 ±0.001 Hz

　　单相接带负载功率：≥50 VA

　　谐波功能：可叠加 2‑50 次各次谐波，独立设置幅值、相位

　　交流电流输出(6 相：Ia、Ib、Ic、Ix、Iy、Iz)

　　输出通道：6 相独立电流通道

　　输出档位：0‑1A、0‑5A、0‑30A

　　测量精度：≤±0.2%

　　电流分辨率：0.001 A

　　相位范围：0‑360°，相位误差 ≤0.2°

　　单通道最大输出功率：≥40 VA

　　可输出带直流偏移分量的故障暂态电流、衰减波形，模拟短路冲击电流

　　开关量通道参数

　　开关量输入：8 路无源接点

　　兼容接点电压：DC 5V‑250V

　　信号响应速度：≤1 ms

　　可采集保护跳闸、合闸、告警、位置返回接点信号

　　开关量输出：8 路可编程无源继电器空接点

　　接点负载容量：DC220V/5A，AC250V/3A

　　可触发分合闸回路、外接时序联动装置

　　独立直流电源输出

　　电压档位：DC110V / DC220V 一键切换

　　最大输出电流：≥1.5 A

　　电压输出误差 ≤±1% 用于给现场综保装置、操作回路临时供电

　　时间、频率技术指标

　　常规工频区间：45‑65Hz;故障高频区间 20‑1000Hz

　　高精度计时区间：0.001 ms ~ 9999.999 s

　　计时精度：≤±0.1 ms

　　支持保护动作时长、重合闸延时、备自投闭锁延时精准测试

　　故障模拟功能

　　各类短路故障：单相接地、两相短路、两相接地短路、三相短路

　　支持断线故障、系统振荡、失步保护、非全相运行工况仿真

　　主变差动‑比率制动、谐波制动试验;双绕组、三绕组变压器六相矢量检测

　　自定义故障触发时序、故障持续时长、故障‑复归流程
