QYJF-3kVA/5kV无局放工频耐压试验装置

执行标准：

GB/T 16927.1‑2011《高电压试验技术第 1 部分：一般定义及试验要求》、DL/T 596‑2021《电力设备预防性试验规程》、GB/T‑1094.1‑2013《电力变压器》

产品介绍：

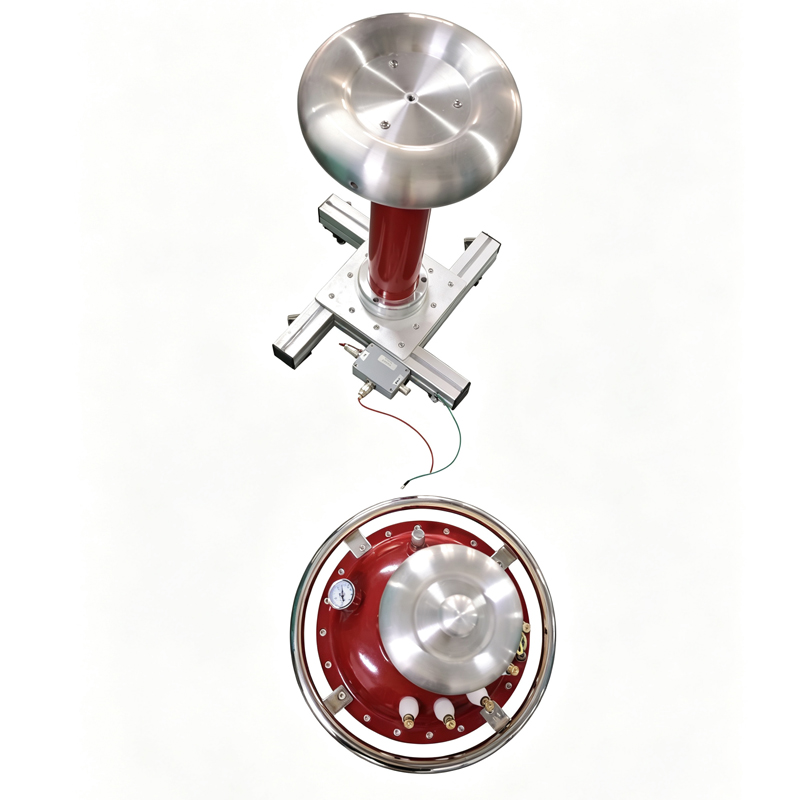

QYJF‑3kVA/5kV 无局放工频耐压试验装置是一款集成智能控制系统的工频高压耐压检测设备，整套设备由主控操作台、无局放试验变压器、高压采集组件组成。设备采用无局放本体结构，可有效降低试验过程自身产生的局部放电干扰，保障耐压测试数据精准可靠。

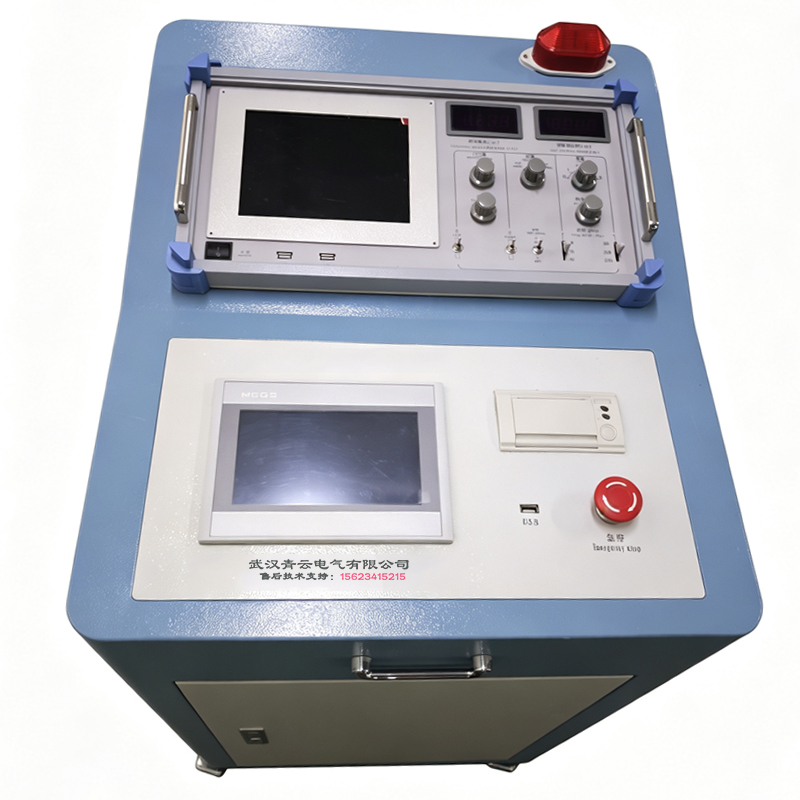

整机采用双屏显示设计，上部显示屏可以实时观测局放波形变化，下部触摸屏用来完成参数设置、模式切换、数据查询、试验启停等全部操作，同时面板配备独立数显表头，可以直观读取实时电压、电流数值。设备内置计时模块，能够设置耐压保持时长，到达设定时间自动降压结束试验。配套多重安全防护机制，集成过压、过流、紧急停止、故障报警等保护功能，规避高压试验过程中的安全风险。
该设备主要用来对各类绝缘试样、小型高压零部件、电工材料、低压电器、互感器、绝缘制品开展工频交流耐压试验，考核被测样品绝缘结构承受工频高压的耐受能力，排查绝缘缺陷、击穿隐患。可广泛使用在高压实验室、第三方检测机构、电力检修单位、绝缘材料生产企业、科研院所等场所，既可用于型式试验、出厂检测，也能够满足日常预防性耐压试验工作。
设备支持手动、自动两种试验模式，可存储、导出试验记录，配套微型打印模块可现场打印试验报告，操作流程简单直观，降低高压试验人员的操作难度，整套设备布局规整，便于试验室安放与短距离转运。

产品概述
产品特点
详细参数
售后保障

产品概述：

　　本产品主要用于绝缘材料、电气产品、电子元器件等试样的工频耐压试验，可检测样品在规定电压下的绝缘耐受能力，适用于实验室、质检部门、生产企业及科研单位使用。

产品特点：

　　额定容量：3kVA

　　输出电压：5kV

　　试验方式：工频耐压试验

　　局部放电特性：无局放结构设计

　　适用对象：绝缘材料、电气设备、零部件耐压检测

　　控制方式：智能触控屏控制

　　显示方式：液晶显示 + 数字仪表显示

　　操作方式：可一键启动、紧急停止

　　安全配置：急停按钮、异常保护、试验状态提示

详细参数：

　　1、设备型号：QYJF‑3kVA/5kV

　　2、额定容量：3kVA

　　3、额定输出电压：0‑5kV(工频交流)

　　4、电源输入：AC220V±10%，50Hz

　　5、电压调节方式：电动连续调压

　　6、局部放电水平：满足无局放试验工况

　　7、控制单元：双屏幕人机交互，上位机波形屏 + 触控操作屏

　　8、显示项目：输出电压、试验电流、局放波形、计时时长

　　9、保护功能：过流保护、过压保护、急停紧急断电、故障声光报警

　　10、试验计时：0‑9999s 可自由设定

　　11、配套组成：智能主控控制台、无局放试验变压器、高压测量单元、高压电极支架

　　12、工作环境：温度‑10℃~+45℃，相对湿度≤85% RH
