一、为什么需要 "无局放" 工频耐压试验

　　常规工频耐压试验的考核逻辑是 "加高压、看击穿"，它只能判断绝缘在某一电压下是否发生贯穿性击穿，却无法识别绝缘内部已经存在但尚未贯通的缺陷，例如气隙、气泡、毛刺、沿面爬电、固体绝缘分层等。这些缺陷在运行电压下会持续产生局部放电，逐步侵蚀绝缘，最终导致突发性击穿。

　　无局放工频耐压试验装置正是为解决这一问题而设计。它在输出工频高压的同时，将整套高压回路自身的局部放电背景噪声压制到极低水平(通常≤5pC，优质装置可做到≤2pC)，从而能够真实采集试品本身产生的微弱放电信号，实现 "耐压 + 局放" 一体化检测。

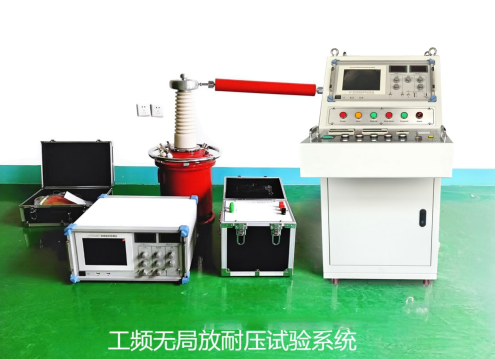

二、装置的基本组成

　　一套完整的无局放工频耐压试验装置通常由以下五个部分构成：

　　1. 无局放试验变压器

　　这是整套装置的核心。与普通试验变压器相比，它在结构上采取了多项降噪措施：铁芯采用优质冷轧硅钢片并降低磁密设计，高压绕组采用阶梯式圆筒结构以改善电场分布，器身经过严格真空干燥处理，油箱内部避免尖角和悬浮电位体。其目的只有一个 —— 让变压器自身在额定输出电压下不产生可检测到的局放信号。

　　2. 调压控制箱

　　负责输入电压的平滑调节，通常采用电动调压器或感应调压器，具备零位启动、过流保护、过压保护和计时功能。调压过程的平稳性直接影响试验电压的稳定度，进而影响局放信号的读取。

　　3. 局部放电检测仪

　　用于采集、放大和分析放电脉冲信号。核心参数包括检测灵敏度(一般可达 0.1pC)、频带选择(通常提供 40kHz~300kHz 多档带通)、脉冲分辨率和线性度。现代数字式局放仪还支持 PRPD(相位分辨局部放电)图谱分析，可区分放电类型。

　　4. 耦合电容

　　串联在高压回路中，为局放脉冲信号提供耦合通道。耦合电容自身的局放量必须远低于背景噪声要求，一般选用油纸绝缘或 SF6 气体绝缘标准电容器，电容量常见为 1000pF 或 500pF。

　　5. 检测阻抗(测量阻抗)

　　与耦合电容配合使用，将脉冲电流信号转换为电压信号送入局放仪。检测阻抗需根据试品电容量和试验频率进行匹配选择。



三、工作原理简述

　　试验时，调压控制箱输出可调工频电压，经无局放试验变压器升压后施加于被试品。试品内部若存在绝缘缺陷，在高压作用下缺陷处会发生局部放电，产生纳秒级电流脉冲。该脉冲经耦合电容和检测阻抗耦合提取，送入局放检测仪进行放大、滤波和量化处理，最终以视在放电量(pC)的形式显示，并可同步生成放电相位分布图谱。

　　整个高压回路(变压器、耦合电容、高压引线、均压球)必须保持极低的本底局放，否则试品信号会被背景噪声淹没，这也是 "无局放" 三个字的真正含义。

四、关键技术指标解读

　　选型和使用时需重点关注以下指标：

　　额定输出电压

　　：常见有 50kV、100kV、150kV、200kV、300kV 等，需根据被试设备的试验电压确定，并留有适当裕度。

　　额定容量

　　：从 5kVA 到数百 kVA 不等，取决于试品电容量和试验电压，电容性负载较大时(如长电缆、GIS)需选较大容量。

　　局放背景噪声

　　：装置在额定电压下自身的局放量，应≤5pC，高精度场合要求≤2pC。

　　局放检测灵敏度

　　：检测仪可分辨的最小放电量，通常为 0.1pC。

　　电压测量精度

　　：高压侧电压测量误差一般要求≤±1%。

　　波形畸变率

　　：输出电压波形应为正弦波，畸变率≤5%。

五、主要试验标准依据

　　无局放工频耐压试验需遵循以下现行标准：

　　GB/T 7354

　　《高电压试验技术 局部放电测量》：局部放电测量的基础标准，规定了测量回路、校准方法、判据等。

　　GB 1094.3

　　《电力变压器 第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙》：变压器感应耐压和局部放电试验依据。

　　GB/T 1207

　　《电磁式电压互感器》、《电流互感器》：互感器类设备局放试验依据。

　　GB/T 11017

　　《额定电压 110kV (Um=126kV) 交联聚乙烯绝缘电力电缆及其附件》：电缆局放试验依据。

　　DL/T 596

　　《电力设备预防性试验规程》：现场预防性试验中局放项目的执行依据。

六、现场试验操作要点

　　1. 试验前准备

　　检查被试品外观，确认表面清洁、干燥，无明显破损和污秽。

　　合理布置试验场地，高压引线尽量短且光滑，必要时加装均压球，避免引线电晕放电干扰测量。

　　试验区域设置安全围栏和警示标志，确保人员与高压部分保持足够安全距离。

　　2. 回路连接

　　无局放变压器高压端→耦合电容→试品高压端，试品低压端和外壳可靠接地。

　　检测阻抗连接在耦合电容低压端与地之间，信号电缆采用同轴电缆并单端接地，避免引入干扰。

　　所有接地连接点应牢固，接地干线截面足够，避免地电位差引入噪声。

　　3. 背景噪声测量

　　正式加压前，先不接试品(或接一个已知无局放的 dummy 负载)，在试验电压下测量背景噪声。确认背景噪声低于标准要求的限值(通常要求≤规定视在放电量的 50%)，方可开始正式试验。若背景噪声超标，需排查干扰源(电晕、接触不良、附近设备运行、电源谐波等)。

　　4. 校准

　　使用局放校准仪在试品两端注入已知电荷量的校准脉冲，对测量回路进行刻度校准，确保读数准确。校准应在试验前后各进行一次。

　　5. 加压与读数

　　从零开始均匀升压，先升至预加电压(通常为 1.3 倍或 1.5 倍试验电压)保持规定时间，然后降至测量电压(通常为 1.1 倍或 1.3 倍额定电压)。

　　在测量电压下保持足够时间(一般不少于 30 秒，变压器类设备要求更长)，观察局放量是否稳定，记录最大视在放电量和放电相位特征。

　　试验过程中密切关注局放仪读数和图谱，若出现持续性增长或超过标准限值的放电，应立即降压并分析原因。

　　6. 常见干扰及排除

　　电晕干扰

　　：高压引线、端子、均压球表面电场集中产生，处理方法是缩短引线、加大曲率半径、清理表面毛刺。

　　接触干扰

　　：接线端子接触不良产生脉冲，处理方法是打磨接触面、拧紧螺栓。

　　空间电磁干扰

　　：附近电焊机、电机、无线电设备产生，处理方法是试验时关闭干扰源、采用带通滤波、信号电缆屏蔽层单端接地。

　　电源干扰

　　：调压器碳刷打火或电源谐波，处理方法是在电源侧加装滤波器、使用电动调压器替代接触式调压器。

七、与普通工频耐压试验的区别总结

　　表格

对比项	普通工频耐压试验	无局放工频耐压试验
考核目的	绝缘是否击穿	绝缘内部是否存在局部放电缺陷
测量量	电压、电流、是否击穿	视在放电量（pC）、放电相位图谱
装置要求	普通试验变压器即可	整套回路需低局放设计
缺陷检出能力	仅能检出贯穿性缺陷	可检出早期、非贯穿性绝缘缺陷
适用阶段	出厂、交接、预防性	出厂、交接、大修后、故障诊断

八、结语

　　无局放工频耐压试验装置是电力设备绝缘状态评估的关键装备，其价值不仅在于 "能加高压"，更在于 "能听清绝缘内部的声音"。对于试验人员而言，理解装置各组成部分的作用、掌握背景噪声控制和校准方法、熟悉不同试品的试验流程，是获得可靠试验数据的前提。只有在低背景、准校准、稳操作的条件下，局部放电测量结果才能真实反映设备绝缘状况，为电力系统安全运行提供有效保障。
