一、为什么 50kV 是绝缘材料介电测试的 "黄金量程"

　　在固体绝缘材料的电气强度检测领域，试验电压等级的选择直接决定了设备的适用边界。50kV 并非随意设定的数字，而是由材料工程的实际需求倒推出来的量程拐点。

　　以常见绝缘材料为例：聚酰亚胺薄膜的介电强度约为 100–300 kV/mm，环氧浇注件约为 20–35 kV/mm，电缆纸约为 10–20 kV/mm，硫化橡胶约为 15–25 kV/mm。实验室试样厚度通常在 0.1–2 mm 之间，换算下来击穿电压集中在 2–60 kV 区间。50kV 的上限恰好覆盖了 90% 以上常规绝缘材料的测试需求，同时在变压器体积、绝缘结构和安全防护之间取得了工程平衡 —— 低于 50kV 则无法覆盖中厚试样和高介电材料，高于 50kV 则设备成本和占地面积显著增加，而实际利用率反而下降。

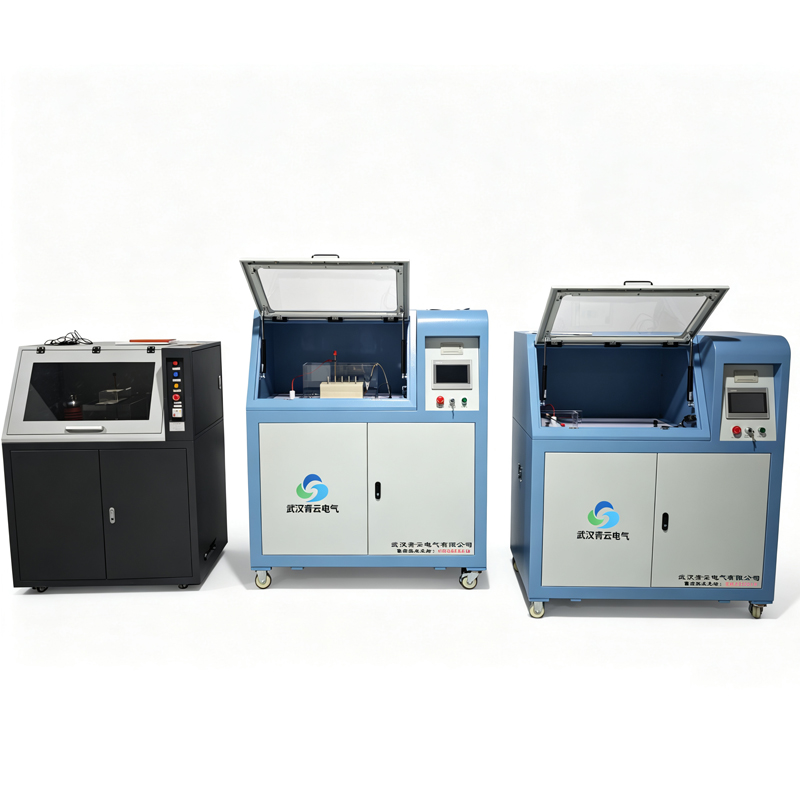

　　QYJC-50kV 电压击穿测试仪正是基于这一量程逻辑设计，输出 AC/DC 0–50kV 连续可调，既能满足薄膜类薄试样的低压精密测量，也能覆盖厚壁绝缘件的高压击穿试验。

二、击穿试验的物理本质：三种击穿机制与测量策略

　　很多技术文章把 "击穿" 简单描述为 "电流突然增大"，但在工程实践中，击穿机制的差异直接影响测试方法的选择和数据的解读。

电击穿

　　源于电场强度超过材料的本征耐受极限，载流子雪崩式倍增导致绝缘瞬间失效。其特点是击穿电压对升压速率敏感 —— 升压越快，测得的击穿电压越高，因为材料没有足够时间发生热积累和电化学老化。GB/T 1408.1 规定的匀速升压法(常用 500 V/s)本质上就是在电击穿主导区获取可复现的数据。

热击穿

　　则是介电损耗产生的热量超过材料散热能力，温度升高进一步增大损耗，形成正反馈直至失效。热击穿电压对升压速率不敏感，但对环境温度和试样厚度高度敏感。在测试厚试样或高损耗材料(如某些橡胶配方)时，热击穿往往占主导，此时匀速升压法可能得到偏低且离散的数据，需要配合阶梯升压法或长时间耐压法来区分机制。

电化学击穿

　　是长期作用的结果，涉及局部放电、离子迁移和化学降解。在短时击穿试验中通常不占主导，但在耐压时间试验(如 1 分钟、1 小时耐压)中，电化学过程会显著影响结果。

　　QYJC-50kV 支持匀速升压、阶梯升压和耐压试验三种模式，正是为了对应不同击穿机制下的测量策略。理解这一点，才能避免 "一个升压速率打天下" 的常见误区。

三、升压速率：被低估的关键变量

　　升压速率是击穿试验中最容易被忽视、却对结果影响最大的参数之一。

　　GB/T 1408.1-2016 和 IEC 60243-1:2013 规定了多种升压速率：100 V/s、200 V/s、500 V/s、1000 V/s、2000 V/s 等。不同速率下测得的击穿电压可能相差 15%–30%。以 0.5mm 厚的环氧板为例，500 V/s 下击穿电压约为 15kV，2000 V/s 下可能达到 18–19kV，这不是设备不准，而是物理机制不同。

薄试样、高介电强度材料用较快速率，厚试样、高损耗材料用较慢速率

　　工程上选择升压速率的原则是：。因为薄试样热容量小，慢速升压时热积累明显，容易提前进入热击穿区;厚试样本身热阻大，快速升压时内部热量来不及散出，也会触发热击穿。QYJC-50kV 的升压速率在 0.1–5 kV/s 范围内连续可调，用户可以根据材料特性和标准要求精确设定，而不是只能在几个固定档位间选择。

　　此外，标准还规定了 "逐级升压法"：先升到预期击穿电压的 50% 保持 1 分钟，然后按预期值的 5% 逐级升压，每级保持 1 分钟直至击穿。这种方法更接近设备实际运行中的电压应力状态，数据离散度更小，但试验时间更长。

四、电极系统与试样制备：数据一致性的源头

　　击穿试验的数据离散度，很大程度上不取决于设备，而取决于电极和试样的制备质量。

电极配置

　　方面，GB/T 1408.1 规定了三种电极系统：

　　对置圆柱电极(直径 25mm/75mm)：适用于薄板和薄膜

　　球 - 球电极(直径 12.5mm/25mm)：适用于厚板和成型件

　　锥 - 板电极：适用于特殊形状试样

　　电极的边缘效应是误差的重要来源。圆柱电极的边缘电场集中，会导致击穿首先发生在边缘而非中心，测得的电压低于材料的本征值。解决方法是在电极边缘倒圆角(R≥1mm)或使用浸在绝缘油中的电极系统 —— 油的介电常数高于空气，可以有效抑制边缘电场畸变和表面飞弧。

　　QYJC-50kV 的电极箱设计支持油浸试验，标配不锈钢圆柱电极和球电极，用户可根据试样类型更换。对于薄膜类试样，还需注意电极表面的清洁度 —— 即使是微米级的灰尘或划痕，也会造成局部电场集中，使击穿电压偏低 20% 以上。

试样制备

　　的要点包括：厚度均匀(偏差≤±5%)、无气泡和杂质、边缘无毛刺、测试前在标准环境(23±2℃，50±5% RH)中放置至少 16 小时。吸湿对绝缘材料的击穿电压影响极大，例如尼龙在吸湿状态下击穿电压可下降 30%–50%。

五、交流与直流击穿：不是简单的 "√2 倍" 关系

　　一个常见的误解是：直流击穿电压等于交流击穿电压的峰值(即 ×√2)。实际上，两者的物理过程完全不同，数据没有固定换算关系。

　　交流电压下，介质中的极化过程随电场方向周期性反转，产生介电损耗发热，热击穿更容易发生。同时，交流电压的峰值是有效值的 1.414 倍，而击穿通常发生在峰值附近。因此交流击穿电压(有效值)通常低于直流击穿电压。

　　直流电压下，空间电荷在介质内部积累，形成与外电场相反的内电场，使实际电场分布发生畸变。对于极性材料(如聚酯、聚酰亚胺)，空间电荷效应显著，直流击穿电压可能比交流峰值高出 20%–50%。而对于非极性材料(如聚乙烯、聚丙烯)，空间电荷效应较弱，交直流击穿电压的比值更接近√2。

　　QYJC-50kV 支持 AC/DC 双模式切换，用户可以在同一台设备上对比同一种材料的交直流击穿特性，这对于高压直流输电用绝缘材料的研发尤为重要 ——HVDC 电缆、换流阀绝缘件等产品必须同时考核交流和直流耐受能力。

六、数据处理与结果表达：别只报一个 "击穿电压"

　　规范的击穿试验报告不应只给出一个击穿电压数值。完整的数据表达应包括：

　　击穿电压：每次试验的瞬时值，保留至少 3 位有效数字

　　介电强度：击穿电压除以试样厚度，单位 kV/mm，这是材料的本征参数，便于不同厚度试样间对比

　　统计量：至少 5 个试样的平均值、标准差、变异系数(CV)。CV>10% 说明数据离散度大，需检查试样质量或试验条件

　　击穿模式：电击穿 / 热击穿 / 沿面闪络，不同模式的数据不应混在一起统计

　　试验条件：升压速率、电极类型、环境温湿度、是否油浸

　　QYJC-50kV 的控制系统自动采集电压 - 时间曲线，击穿瞬间冻结电压值，并自动计算介电强度和统计参数，支持导出 Excel 格式。这避免了人工读数和计算的误差，也满足 CNAS 认可对试验记录可追溯性的要求。

七、工程选型建议：50kV 够不够用

被测材料的预期击穿电压是否落在设备量程的 20%–90% 区间

　　在选型时，用户最常问的问题是 "50kV 够不够"。判断标准不是看设备的最大输出，而是看。

　　如果测试对象是薄膜(厚度 < 0.2mm)，击穿电压通常在 5–20kV，50kV 设备完全够用，且在量程中段精度最优

　　如果测试对象是厚壁绝缘件(厚度 > 5mm)，击穿电压可能超过 45kV，此时 50kV 设备已接近量程上限，建议选择 100kV 等级

　　如果测试对象是绝缘油或液体介质，击穿电压通常在 30–80kV，50kV 可能不够，需选择专用油杯和更高电压等级

　　另外需要注意变压器容量。50kV/5kVA 的配置在击穿瞬间能提供 100mA 的短路电流，足以驱动大多数固体绝缘材料的击穿。但对于导电性较强的材料或大尺寸试样，可能需要更大容量的变压器，否则击穿瞬间电压跌落会影响测量精度。

八、安全防护：高压试验不可忽视的底线

　　50kV 属于 Ⅱ 类高压设备，安全防护必须到位。

　　QYJC-50kV 的安全设计包括：

　　门联锁：电极箱门打开时自动切断高压并放电，防止误触

　　过流保护：击穿瞬间 0.1 秒内切断高压，限制电弧能量

　　零位启动：每次启动前电压必须回零，防止带压启动

　　放电回路：试验结束后自动对试品和电容放电，直流试验后尤为重要

　　接地保护：独立安全接地端子，接地电阻≤4Ω

　　操作人员还需注意：直流试验后即使设备已自动放电，接触试样前仍应使用绝缘棒人工放电确认;试验过程中身体任何部位不得越过安全警戒线;设备周围应铺设绝缘胶垫。

结语

　　QYJC-50kV 电压击穿测试仪的价值不在于 "能输出 50kV" 这个简单指标，而在于它提供了一套完整的介电强度测量解决方案 —— 从升压速率的精细调节、交直流双模式的灵活切换，到电极系统的标准化配置和数据的自动化处理。理解击穿试验的物理本质、掌握试验条件对结果的影响规律，才能让这台设备真正服务于材料研发和质量控制，而不仅仅是一台 "出数据的机器"。

　　对于绝缘材料生产企业、电线电缆厂、科研院所和第三方检测机构而言，50kV 电压等级的击穿测试仪是实验室的基础配置，也是产品质量管控体系中不可或缺的一环。

参考标准

　　：GB/T 1408.1-2016、GB/T 1408.2-2016、IEC 60243-1:2013、ASTM D149、GB/T 1695-2005、GB/T 3333-1999
