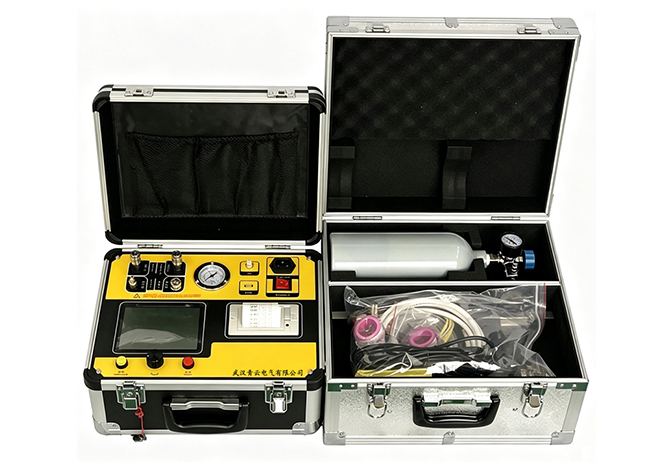

QYJD-A 气体密度继电器测试仪试验规程依据 DL/T 259-2023《六氟化硫气体密度继电器校验规程》、DL/T 596-2021《电力设备预防性试验规程》、DL/T 2437.1-2021《六氟化硫测试仪通用技术条件》、JJG1073-2011《压力式六氟化硫气体密度控制器检定规程》编制，用于规范使用 QYJD-A 全自动 SF6 密度继电器测试仪开展校验工作，适用于变电站 GIS、SF6 断路器配套指针式、电子式 SF6 气体密度继电器的交接试验、周期性预防性试验、检修后复检及开关厂出厂校验工作。

　　开展试验前，需要确认现场环境满足作业要求，环境温度控制在 - 10℃至 50℃，环境相对湿度不大于 90% RH，试验区域无凝露、强粉尘、腐蚀性气体，远离大功率设备带来的强电磁干扰，减少环境因素对压力、温度采集精度造成影响。试验供电采用 AC220V、50Hz 交流电源，电压波动范围不超过额定电压 ±10%，仪器外壳做好可靠接地。被试密度继电器外观完好，无锈蚀、破损，提前关闭继电器与高压本体之间的连通阀门，将继电器和气室隔离，检查表面无漏气痕迹。QYJD-A 测试仪应在计量校准有效期内，压力、温度传感器检定合格，配套气源瓶、减压阀、连接管路、密封圈、信号线缆外观完好，管路无老化开裂。

　　本次校验主要包含回路气密性检查、密度继电器动作值测试、返回值测试三项核心试验项目。气密性检查优先开展，将整套气路连接完成后缓慢通入试验气体，保压一段时间，监测压力变化，确认整个试验回路无泄漏，一旦检出漏气，需要泄压后重新紧固接头或者更换密封圈，气密性合格后方能继续后续试验。动作值测试通过仪器自动升压，持续采集压力与环境温度数据，实时换算 20℃标准参考压力，捕捉报警、闭锁接点接通瞬间的压力数值，记录继电器动作压力。返回值测试由仪器自动降压，持续监测接点断开时刻的压力参数，记录接点返回压力，整套试验全程自动采集数据，降低人工干预带来的读数误差。

　　试验采集的数据以换算至 20℃的标准密度压力作为判定依据，将实测动作值、返回值和设备铭牌标定参数对比，判定密度继电器是否合格。试验原始数据自动存储在 QYJD-A 测试仪本地，试验结束后可现场打印纸质试验记录，试验记录需要标注设备编号、试验环境、试验人员、试验日期，纸质报告作为电力试验归档资料留存。

　　试验全程落实安全管控要求，试验人员持证上岗，严格遵守电力安全工作规程。气瓶阀门操作动作平缓，禁止快速启闭造成压力冲击，严禁超量程加压。试验过程中一旦出现管路漏气、异响、压力异常波动，需要立刻关闭气源，释放管路内部残余压力，停止试验排查故障。试验结束之后，先关闭气源瓶阀门，释放管路内部剩余压力，依次拆除信号线、连接管路，清洁仪器和配件表面，收纳装箱。

　　试验完成之后需要整理试验记录，核对全部测试数据，出具完整试验报告，报告内容包含被试设备信息、环境参数、动作值、返回值、试验结论。如果试验数据超标，应记录异常情况，标注缺陷，反馈设备运维人员处理。试验结束仪器存放于干燥通风场所，避免潮湿、震动环境，定期对 QYJD-A 测试仪进行计量校准，保障后续试验测量精度。
