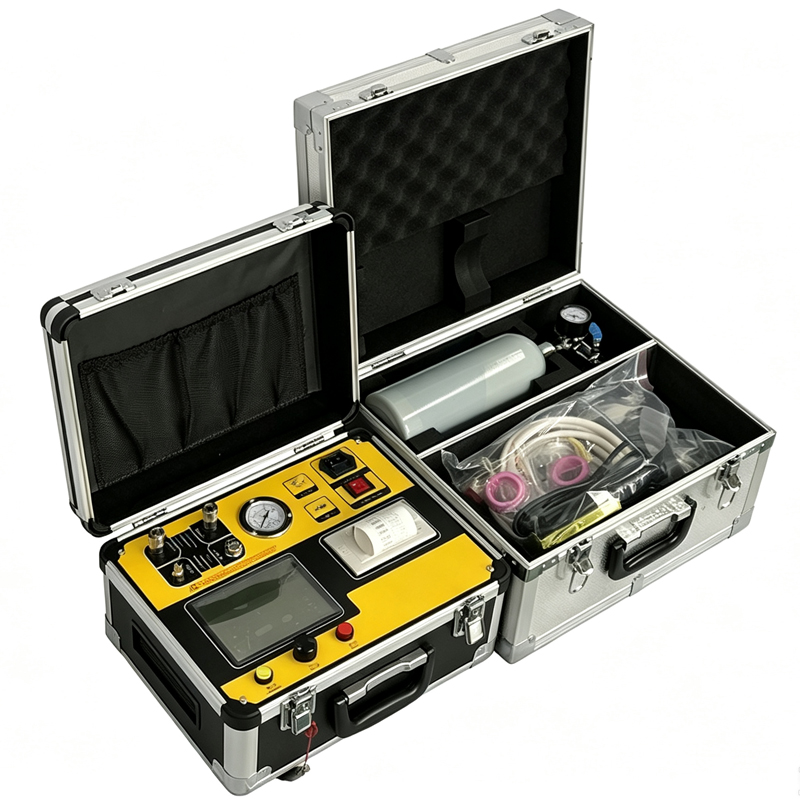

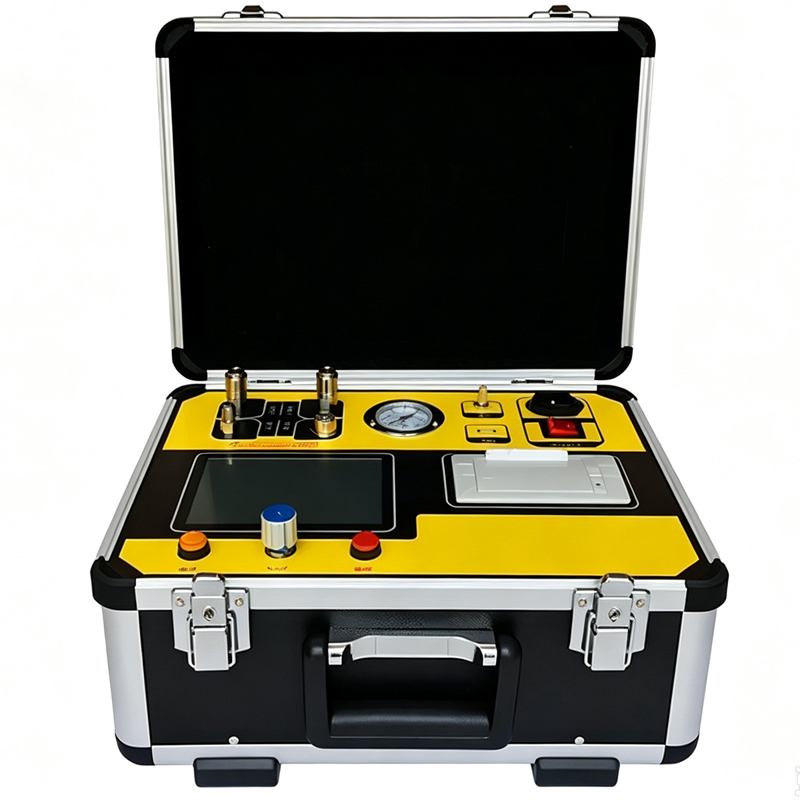

QYJD-A 气体密度继电器测试仪是面向电力系统开发的全自动 SF6 密度继电器专用校验设备，主要用于 GIS 组合电器、SF6 断路器等高压开关配套的指针式、电子式 SF6 气体密度继电器现场校验工作。仪器搭载高精度压力传感组件与温度采集模块，可在现场环境下自动采集温度，实时将实测压力换算至 20℃标准参考压力，完成密度继电器报警、闭锁接点动作值、返回值检测。整机采用双铝合金防护箱分体设计，主机箱集成触控操作、数据采集与打印模块，配套附件箱集成标准气源瓶、连接管路、各类转接接头，整套设备开箱即可开展试验，无需额外配套设备。仪器严格遵循 DL/T 259-2023 六氟化硫气体密度继电器校验规程，满足变电站交接试验、预防性试验、开关检修等场景的检测需求，广泛应用于电网公司、电力检修单位、开关制造企业的 SF6 密度继电器检测工作。

　　仪器采用 32 位嵌入式微处理器作为核心控制单元，测量稳定，抗现场电磁干扰能力强。搭载工业彩色触控显示屏，全中文操作界面，同屏展示实时压力、20℃等效标准压力、环境温度等多组试验数据，操作直观便捷。校验流程全自动运行，自动升压降压，自动捕捉继电器接点动作与返回信号，减少人工操作带来的试验误差。内置微型热敏打印机，试验完成后可现场直接输出标准化试验报告，同时支持试验数据本地存储，方便历史记录调取查阅。分体式铝合金机箱防护结构，抗震防尘，适配户外变电站、配电室等复杂现场环境。自带压力精密调节组件，配套标准气源与全套转接头，可适配市面上绝大多数型号 SF6 密度继电器。支持单报警、单闭锁、单报警单闭锁、单报警双闭锁多种类型密度继电器检测，兼容指针式与电子式两类产品。内置智能故障识别功能，管路漏气、接线异常时自动提示，提升现场试验安全性。

　　压力测量范围：0～1.0MPa

　　压力测量精度：0.2 级

　　压力分辨率：0.001MPa

　　温度测量范围：-20℃～80℃

　　温度测量精度：±0.5℃

　　温度分辨率：0.1℃

　　校验接点类型：报警、闭锁 1、闭锁 2，支持 3 组接点同步检测

　　工作电源：AC220V，50Hz

　　整机功耗：≤50W

　　工作环境温度：-10℃～50℃

　　工作相对湿度：≤90% RH，无凝露

　　显示方式：彩色工业触控液晶屏

　　数据输出：内置微型打印机，本地存储多组试验数据

　　整机结构：双铝合金便携箱，主机 + 气源附件分体配置
