设备基本原理

　　雷电冲击试验装置也常称为雷电冲击电压发生器，核心采用多级电容并联充电、串联放电的马克思(Marx)回路原理，通过直流高压电源对各级储能电容并联充电，触发球隙同步击穿后电容串联叠加输出高压冲击电压，模拟雷电直击或感应过电压，考核高压电气设备在雷电冲击电压下的绝缘可靠性。 本型号 QYLJ-100kV 额定冲击输出电压 100kV，适用于中低压电力一次设备的型式试验、交接试验、抽检试验。

可执行试验项目

　　标准雷电全波冲击试验(1.2/50μs)

　　雷电截波冲击试验

　　冲击电压下试品击穿、闪络特性观测

　　冲击电压波形记录、数据存储与导出

典型适用被试品范围

　　氧化锌避雷器、阀式避雷器雷电冲击耐受试验

　　盘形悬式绝缘子、支柱绝缘子、复合绝缘子冲击耐压检测

　　配电变压器、干式变压器绕组雷电冲击试验

　　电压互感器、电流互感器绝缘冲击考核

　　高压开关柜、环网柜内部绝缘雷电冲击验证

　　电缆终端头、套管等高压绝缘部件冲击耐受测试

标准合规与试验判定规则

　　试验严格按照 GB/T 16927 高电压试验技术规范执行，对试品施加规定次数的额定冲击电压：

　　全过程无击穿、无沿面闪络、无内部放电异响判定为试验合格;

　　若出现绝缘击穿、持续性电弧闪络，判定试品绝缘强度不满足雷电过电压工况要求;

　　每次冲击波形自动存档，可作为试验报告原始依据，可用于第三方检测归档、承装(修、试)资质设备校验。

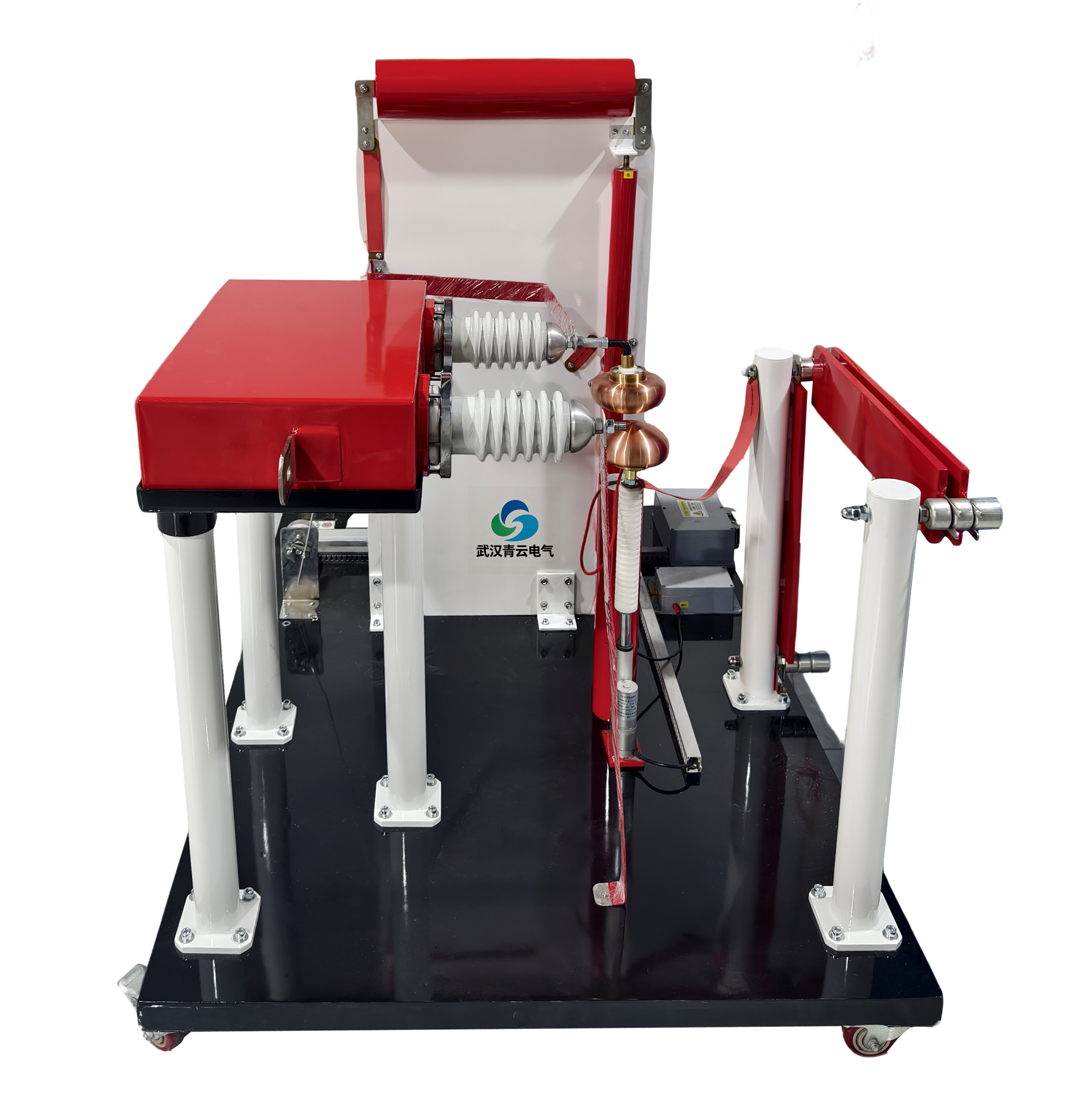

　　模块化立柱结构，单级冲击发生器单元布局规整，绝缘支撑强度高，运行稳定性好;

　　配套数字式冲击电压分压器与波形采集分析仪，自动捕捉冲击波形，直观显示波前时间、半峰值时间、峰值电压;

　　具备安全闭锁、过压保护、接地联锁、紧急停机功能，高压试验安全管控完善;

　　充电电压连续可调，触发同步性高，波形离散度小，满足试验室重复性试验要求;

　　整体占地面积小，移动便捷，既适合固定高压试验室长期使用，也可满足移动式检测场景。

　　1、标称冲击电压：100kV

　　2、冲击电压波形：标准雷电冲击 1.2μs/50μs

　　3、波形允许偏差波前时间：±30%半峰值时间：±20%

　　4、冲击能量：10kJ(可按需选配 5kJ、20kJ)

　　5、充电电压：0‑100kV 连续可调

　　6、充电方式：直流恒压自动充电

　　7、分压器测量精度：≤±3%

　　8、触发模式：手动触发、自动触发

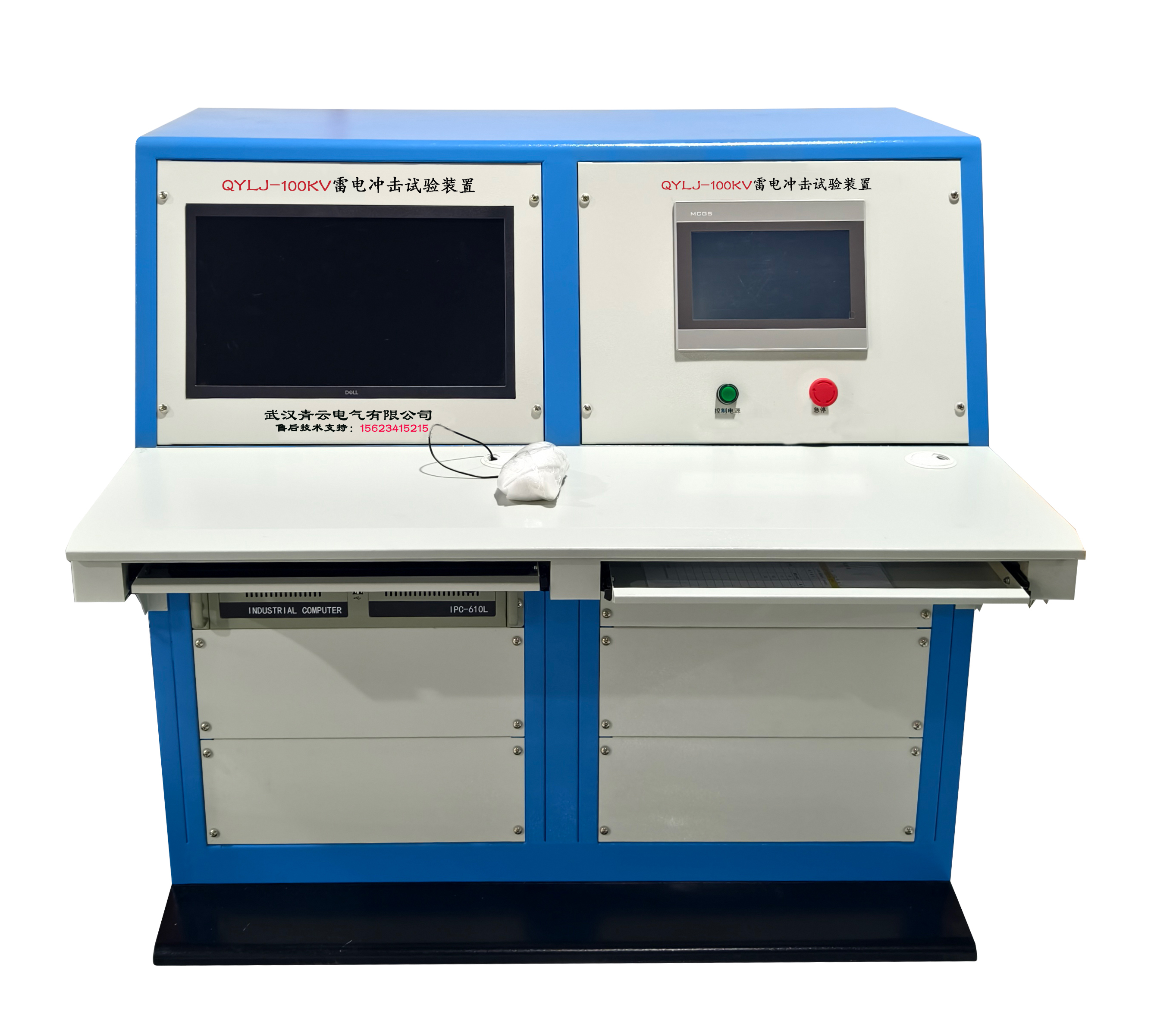

　　9、控制方式：微机全自动控制，液晶屏幕实时显示冲击电压波形、峰值数值

　　10、试验样品适用范围：绝缘子、套管、互感器、避雷器、绝缘材料、高压电器零部件雷电冲击耐压试验

　　11、保护功能：过压保护、过流保护、球隙误触发防护、紧急停止

　　12、供电电源：AC220V 50Hz

　　13、工作环境：温度‑10℃～+40℃，相对湿度≤85%
