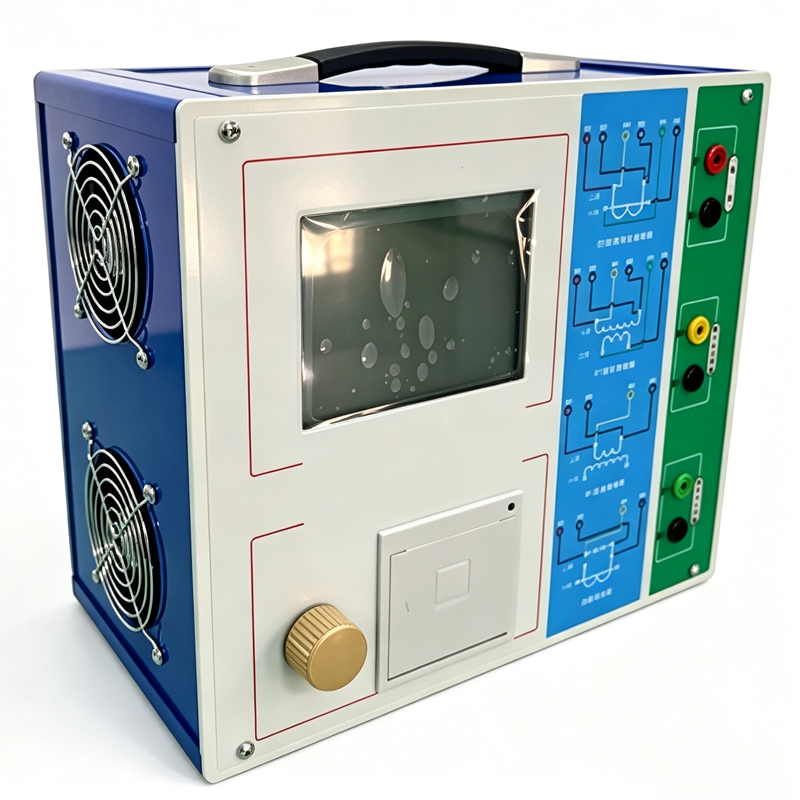

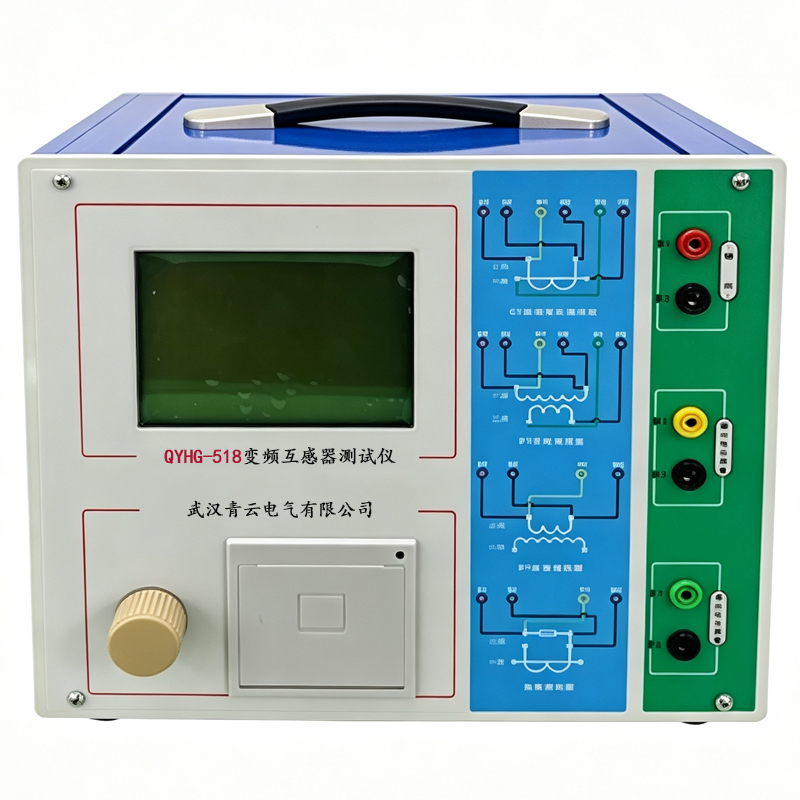

QYHG-518 互感器特性测试仪是专为电力系统电流互感器、电压互感器现场检测研制的多功能试验仪器。设备集成伏安特性、变比极性、角差比差、二次负载等多项测试功能，单机即可完成互感器常规电气性能全项目检测。仪器采用大功率变频电源输出，测试过程全自动完成，无需外接升压器、调压器，大幅简化现场试验接线。广泛应用于供电公司变电检修班组、电力试验院所、互感器生产厂家、第三方电气检测机构，适用于变电站互感器交接验收、预防性试验、出厂质检等各类试验场景。

　　采用变频电源输出技术，单机即可完成伏安特性测试，无需外接调压器和升压器，现场接线简单、试验效率高。全自动测试流程，设定参数后一键启动，自动完成升压、采样、曲线绘制、数据存储，试验过程无需人工干预。支持电流互感器与电压互感器双类型测试，覆盖保护级、计量级各类互感器常规检测项目。内置高精度采样与数字信号处理算法，伏安特性曲线平滑连续，变比、角差、比差测量数据精准可靠。可自动计算并绘制 5% 和 10% 误差曲线，直接判断保护用互感器是否满足继电保护误差要求。大屏幕彩色液晶显示，伏安特性曲线、测试数值、参数设置同屏展示，试验结果直观清晰。大容量数据存储，可保存数百组互感器测试记录，支持 U 盘导出，便于生成试验报告与历史数据对比。具备过压、过流、短路自动保护功能，试品异常时立即切断输出，保障设备与试品安全。体积小巧、重量轻，内置锂电池可选配，适合变电站现场无市电环境下开展流动试验。抗干扰能力强，针对变电站强电磁环境优化设计，测试数据稳定、重复性好。

　　1. 伏安特性试验部分

　　输出电压：0～1000V(连续可调)

　　输出电流：0～20A

　　拐点电压、拐点电流自动识别，误差曲线自动拟合生成

　　2. 变比与极性测试

　　变比测量范围：1～20000

　　变比测量精度：±0.2%

　　极性判别方式：全自动直流法判定，直观显示同名端

　　3. 二次直流电阻测试

　　电阻测量量程：0.01Ω～2000Ω

　　4. 二次负荷测试

　　负荷测量范围：0～600VA

　　功率因数测量范围：0.001～1.0

　　5. 整机通用参数

　　工作电源：AC220V±10% 50Hz

　　工作环境温度：-10℃～50℃

　　相对湿度：≤85%(无凝露)

　　整机防护等级：IP20

　　数据存储：本机内置存储 + U 盘导出

　　外形结构：便携拉杆式铝合金机箱
