可开展的试验工作

　　电流互感器伏安特性、励磁拐点测试; 电压互感器励磁特性、空载损耗试验; 互感器变比、极性、接线组别精准检测; 互感器二次绕组直流电阻测试; 电流互感器二次实际负载测量; 互感器角差、比差综合精度校验; 保护用 CT 5%/10% 误差曲线自动核算; 互感器出厂质检、交接验收、预防性试验。

设备适用行业场景

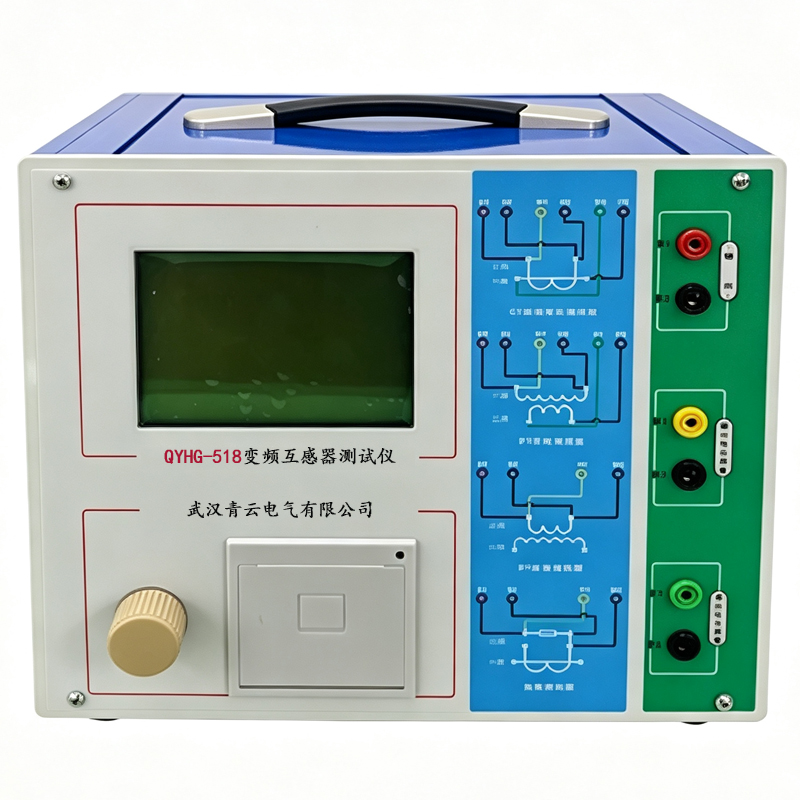

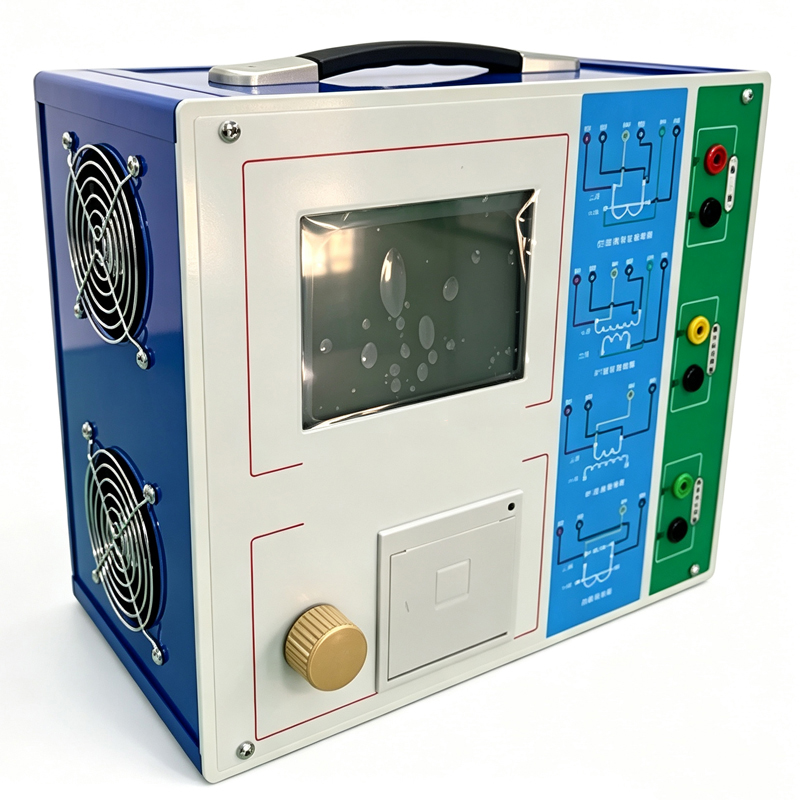

　　QYHG-518B 互感器特性测试仪是在常规互感器测试仪基础上升级的增强型多功能试验设备，面向更高电压等级、更大容量互感器的现场检测需求。设备提升了输出电压与电流等级，可覆盖 220kV 及以下变电站各类电流、电压互感器的全项目特性测试，同时新增二次绕组直阻、励磁拐点自动识别等功能。整机采用一体化设计，内置大功率变频电源，单机完成全部试验无需外接辅助设备。广泛适用于供电公司变电检修工区、高压试验院所、互感器制造企业、第三方电力检测机构，是变电站互感器交接试验、预防性试验、出厂型式试验的核心检测仪器。

高精度计量级测量，变比精度可达 0.1 级

　　升级高精度采样芯片与闭环校准电路，变比测量精度提升至 ±0.1%，满足计量用高精度 CT/PT 误差校验需求，数据重复性、稳定性大幅优于常规 0.2 级设备。

一体化全自动加压测试，操作极简

　　内置大功率可调升压电源，无需外接调压器、升流器，一键启动自动升压、自动捕捉拐点电压电流、自动绘制伏安特性及误差曲线，全程无需人工值守，降低现场人为操作误差。

完备安全保护，杜绝试验风险

　　搭载 CT 二次开路高压瞬时切断保护、过压、过流、击穿闪络三重硬件保护，可规避互感器二次开路产生高压伤人、损坏设备问题，变电站带电邻近区域试验安全性可靠。

大屏触控操作，数据可留存可导出

　　采用高清彩色触摸屏中文操作系统，试验曲线实时动态显示;本机大容量存储可保存上千组试验档案，支持 U 盘导出数据、现场热敏打印，报告格式符合电网统一归档规范。

抗干扰能力强化，现场适应性强

　　内部增加多级 EMC 电磁滤波模块，针对变电站强电场、强磁场干扰做硬件优化，在复杂电磁环境下依旧保持 0.1 级高精度测量不漂移。

便携坚固工业级机箱

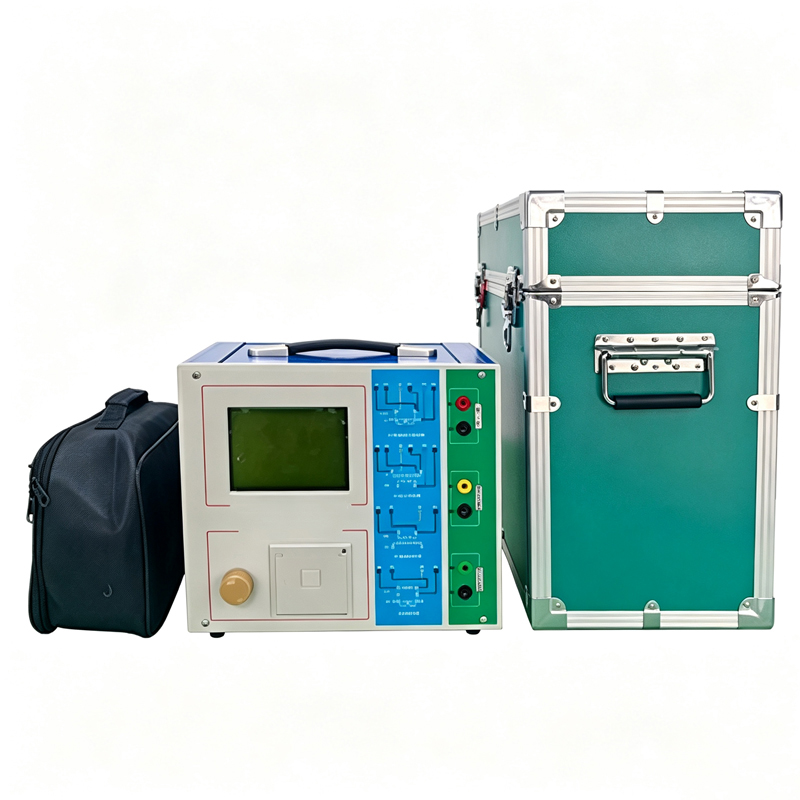

　　整机为拉杆式铝合金防护箱体，体积紧凑、重量轻便，开关柜地下室、户外偏远站点、狭小电缆夹层均可灵活搬运，适合长期外勤高频使用。

　　1、伏安特性试验

　　输出电压：0～1000V 连续可调

　　输出电流：0～20A

　　自动判定拐点电压、拐点电流，自动拟合 5%/10% 误差曲线

　　2、变比与极性测试(核心升级项)

　　测量范围：1～20000

变比测量精度：±0.1%（高精度版本）

　　极性检测：全自动直流法判别，屏幕直观标注同名端

　　3、二次绕组直流电阻测试

　　量程：0.01Ω～2000Ω

　　4、二次负荷测试

　　负荷容量范围：0～600VA

　　功率因数：0.001～1.0

　　5、整机通用指标

　　供电电源：AC220V±10% 50Hz

　　工作温度：-10℃～50℃

　　环境湿度：≤85% RH，无凝露

　　防护等级：IP20

　　数据存储：本机内置存储 + U 盘导出

　　结构形式：便携拉杆铝合金机箱
