选型基础原则

　　1、优先满足规程测试电流，标准要求开关类设备测试电流≥100A，小电流打不破触头氧化层，测量结果虚低失真。 2、必须真四线法测量，消除测试线、夹子自身电阻带来的误差。 3、保证恒流输出，不是瞬间冲击电流，电流稳定才能保证重复性。 4、变电站现场选用抗干扰能力强机型，适合强电磁场环境。

　　分被试品选型

　　1、高压断路器(真空、SF6 少油多油开关)

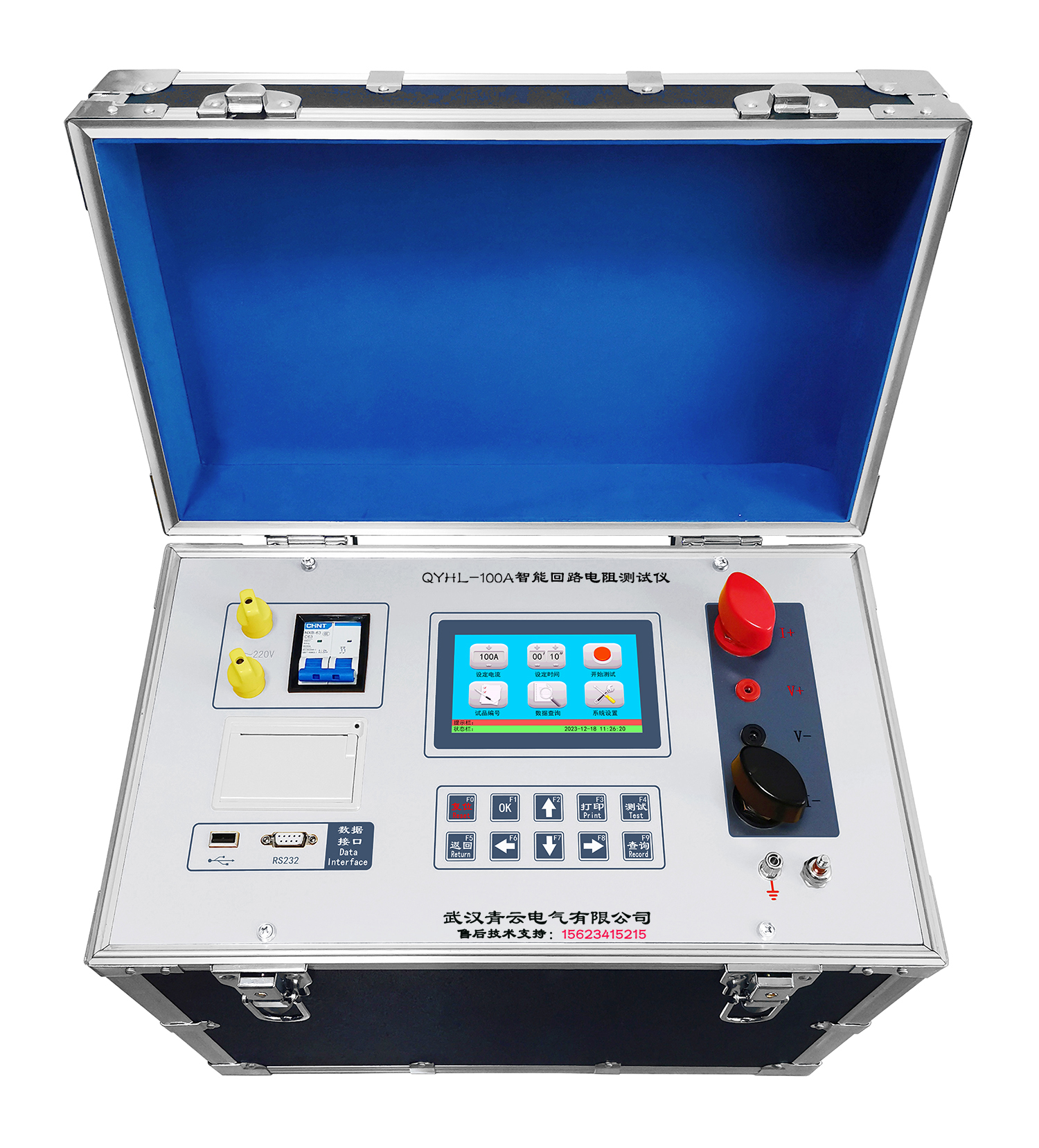

100A 回路电阻测试仪

　　10‑35kV，额定电流≤1250A：，测量范围 0‑2000μΩ，分辨率 0.1μΩ

200A 机型

　　35‑110kV，额定电流 1600‑3150A：，量程 0‑3000μΩ

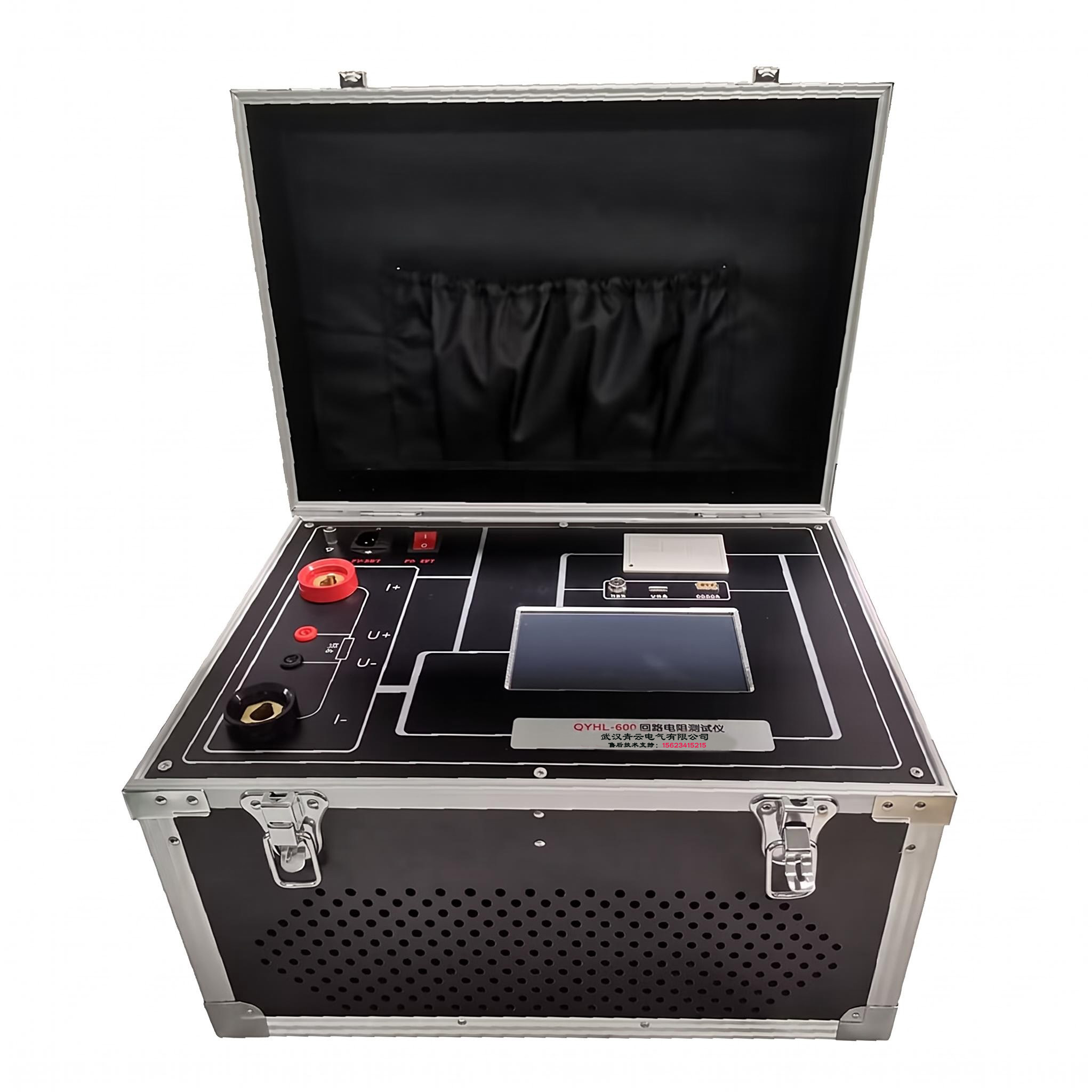

400A/600A 机型

　　220kV 及以上、大电流 4000A‑6300A 断路器：

　　要点：断路器触头氧化严重，必须足够大直流测试电流。

　　2、隔离开关、接地开关

　　10‑110kV 常规隔离开关：100A

　　220kV 及以上、大电流隔离开关：200A

　　要点：隔离开关接触面容易锈蚀，夹子一定要夹紧，优先恒流稳定机型。

　　3、GIS、HGIS 组合电器

100A～200A

　　常规 GIS 间隔：

　　大电流母线筒、主回路：200‑400A

　　要点：GIS 回路整体阻值偏小，微欧级，必须高精度、强抗干扰，长测试线情况下测量不能漂移。

　　4、母线、母线伸缩节、铜铝过渡接头、设备线夹

　　常规母线接头：100‑200A

　　发电机母线、大电流封闭母线：400‑600A

　　要点：母线接头电阻通常很低，引线长、压降分散，四线接线一定要电压夹子夹在被测接点两侧，不能夹电流夹位置。

　　5、变压器套管导电杆、中性点连接排

　　一般选用 100‑200A

　　要点：套管回路电阻不宜用超大电流，防止局部过热，优先高精度档位。

　　6、低压开关柜、母线槽、万能断路器

　　400‑1250A 低压开关：50‑100A

　　要点：低压设备标准电流要求比高压略低，注意量程覆盖几十微欧‑毫欧区间。

　　7、发电机出口开关、励磁开关

　　全部推荐 200A‑400A 机型

　　要点：额定电流大、允许电阻很小，对抗干扰、重复性要求很高。

速查表

通用避坑要点

　　1、不要盲目只买 100A 一台设备，220kV 以上大开关用 100A 电流测试很容易不合格或者测不准，不符合预试规程。 2、区分短时冲击电流和，部分廉价仪器只能瞬间输出大电流，不能稳定保持。 3、被测电阻越小，越要注意电压测试夹的位置，四线法接线是测量准确的关键。
