一、什么是直流电阻测试仪

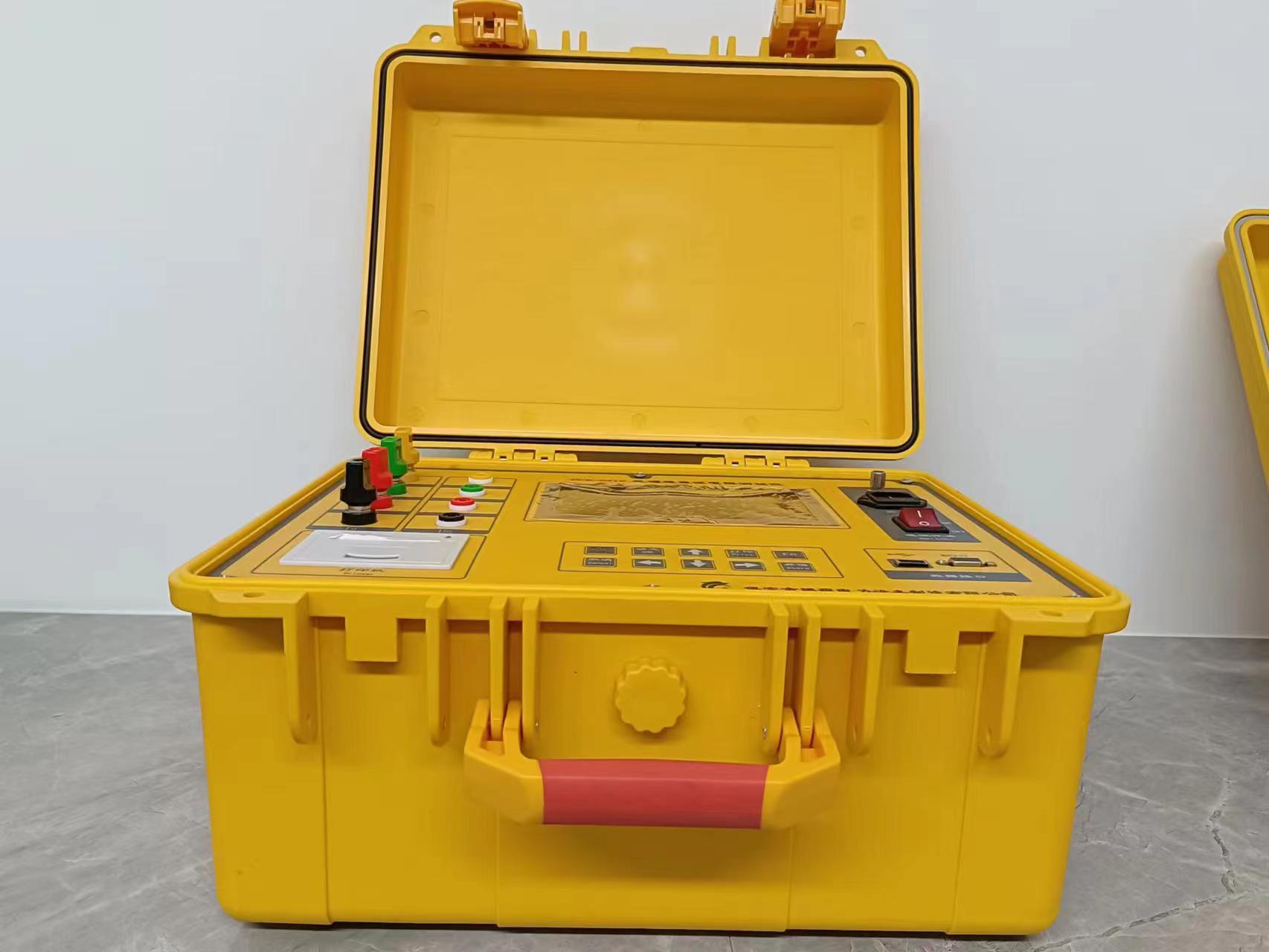

　　直流电阻测试仪，也常被称作变压器直流电阻速测仪，是电力检修、高压试验领域十分常用的检测仪器。设备依靠直流恒流源输出，测量绕组、导体的直流电阻值，广泛用来检查变压器、互感器、电机绕组是否存在断线、虚焊、接触不良、匝间短路等故障，是电力预防性试验的必备设备。

二、核心选型参数

　　1、输出测试电流

　　电流档位是选型第一要点，被测绕组容量越大，所需测试电流越大。

　　小容量配电变压器(500kVA 及以下)：推荐选用 1A‑3A 机型

　　1000‑5000kVA 变压器：推荐 5A、10A 设备

　　大容量主变、电抗器：优先选择 20A、40A、50A 大电流型号

　　注意：不可盲目选用超大电流，对于细绕组，过大电流会造成绕组发热，引起电阻测量偏差。

　　2、测量量程

　　仪器电阻测量范围必须覆盖被测工件。

　　常规款：0～20Ω，适配绝大多数中小型变压器

　　低阻专用款：0～200mΩ，适合母线、铜排、大型变压器低压侧绕组

　　高阻款：最高 20kΩ，适合互感器、小型线圈测量

　　3、准确度等级0.5 级

　　日常电力试验，精度优先选择;有计量校验、高精度检测需求可选用 0.2 级。

　　4、充电 / 工作模式

　　分为内置锂电池款、外接 220V 交流供电款。

　　需要外出现场试验：优先选锂电池款，无需外接电源，搬运方便

　　试验室固定使用：交流供电机型性价比更高

三、按被测对象选型参考

10kV 配电变压器

　　1、 可选 3A‑10A 直流电阻测试仪，具备自动放电功能，带温度换算。

　　2、 优先选用 20A 及以上机型，支持三相同时测量可以大幅缩短试验时长。

　　3、 选 1A、3A 小电流机型，注意高电阻测量范围。

　　4、 根据功率选择 5A‑20A，要求仪器抗干扰能力强。

四、必须具备的实用功能

　　自动放电：测试结束后仪器自动放电，防止残余电压伤人，属于安全必备功能

　　温度换算：可以把实测电阻换算至标准温度，方便和出厂参数比对

　　数据存储、打印：可保存试验记录，现场直接打印报告

　　反电动势保护：变压器电感大，断电瞬间会产生高压，仪器要有完善保护

　　带时间计时：监视绕组充电稳定时间，避免读数不稳

五、使用环境因素

　　户外工地：选防尘抗震、宽温机型，温度‑10℃~50℃可稳定运行

　　变电站强电磁环境：优先选择抗干扰版本

　　空间狭小现场：便携式、体积小、重量轻机型

六、选购避坑要点

　　1、不是电流越大越好，绕组线径细时大电流容易发热，造成数据不准 2、核对仪器是否具备电力行业要求的放电保护，无放电功能存在安全隐患 3、确认校准证书，设备需要可以通过计量检定 4、三相测试机型可以明显提升大容量变压器的检测效率
