云南临沧地处滇西南山区，区域内大量 10kV 直埋电缆沿山地、边坡敷设。持续降雨造成土壤含水率高，伴随土体滑移、外力施工破坏，多条地下电缆发生接地故障，引发线路停电。该片区电缆敷设年代较早，管线图纸资料不完善，多条电缆同沟并行，山区植被茂密、地形起伏大，传统巡检手段难以确定电缆走向，大范围开挖极易损伤完好线缆。当地运维单位联系武汉青云电气寻求技术支持。

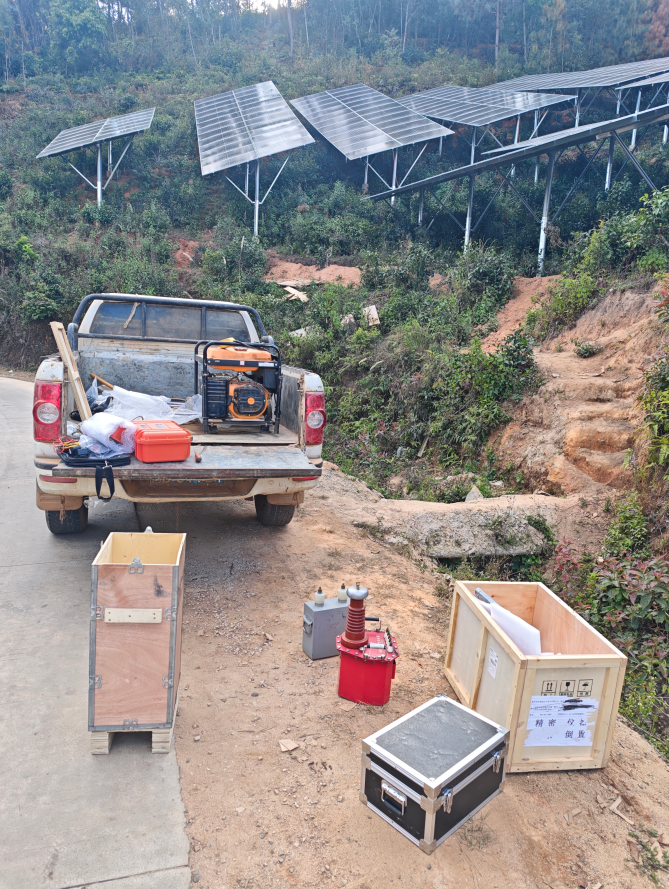

　　接到需求后，武汉青云电气迅速安排，将 QY-216 管线探测仪从武汉安排物流发往临沧;同时公司技术服务人员搭乘长途交通，跨越千里赶赴云南临沧故障现场，开展现场勘测与技术指导。

现场难点

　　临沧山地地势起伏，电缆随边坡迂回铺设，缺少准确管线图纸，电缆拐点、埋深信息不明;

　　多条 10kV 电缆并行敷设，电磁信号相互干扰，难以精准区分故障电缆;

　　周边存在架空高压线路、通信管线，电磁环境复杂;

　　山区土壤潮湿不均，野外通行条件较差，对设备稳定性与便携性要求高;

　　甲方要求缩小开挖范围，降低道路、绿化破坏，缩短停电抢修时长。

现场作业流程

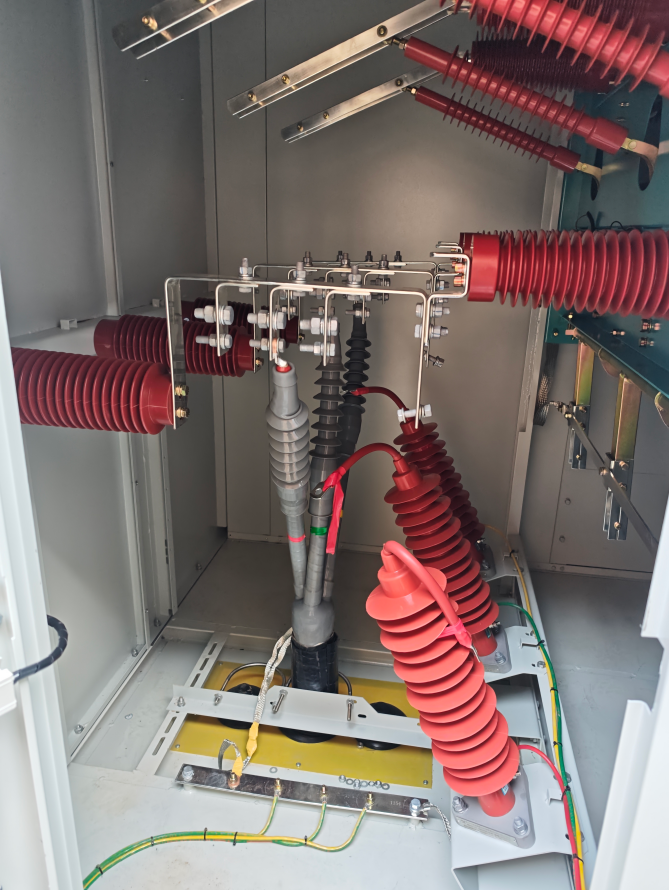

　　作业前期落实电力安全规范，对故障电缆停电、充分放电、可靠接地，确认测试条件。

　　使用 QY-216 管线探测仪发射机采用直连法向故障电缆施加特征信号，通过接收机完成电缆识别，在多条并行线缆中锁定目标故障电缆。

　　技术人员沿山地通道持续追踪电缆路径，标记电缆走向、分支与拐点，同步测量埋设深度，完善管线实际敷设信息。

　　根据信号衰减变化划定故障大致区间，缩小故障搜寻范围。

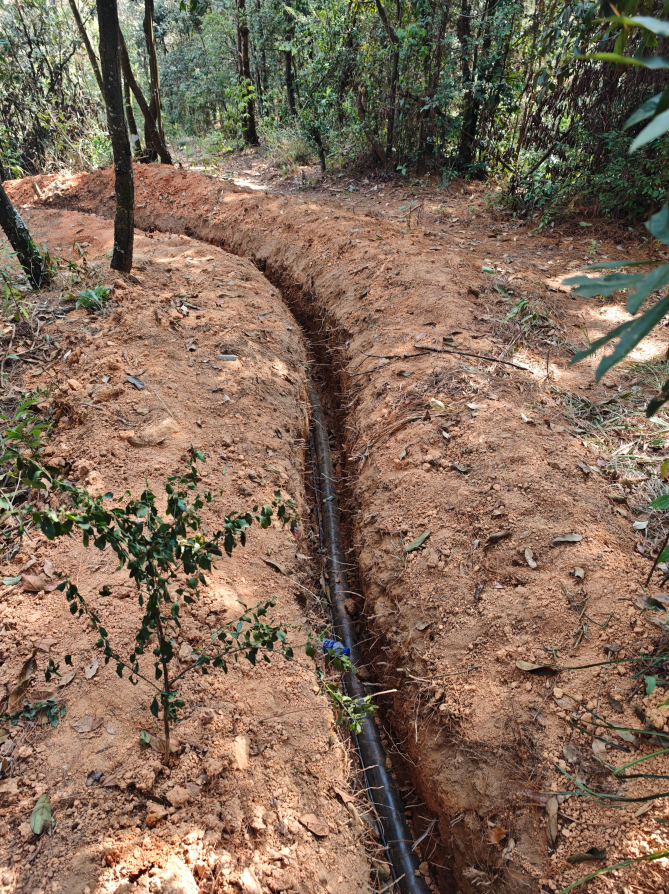

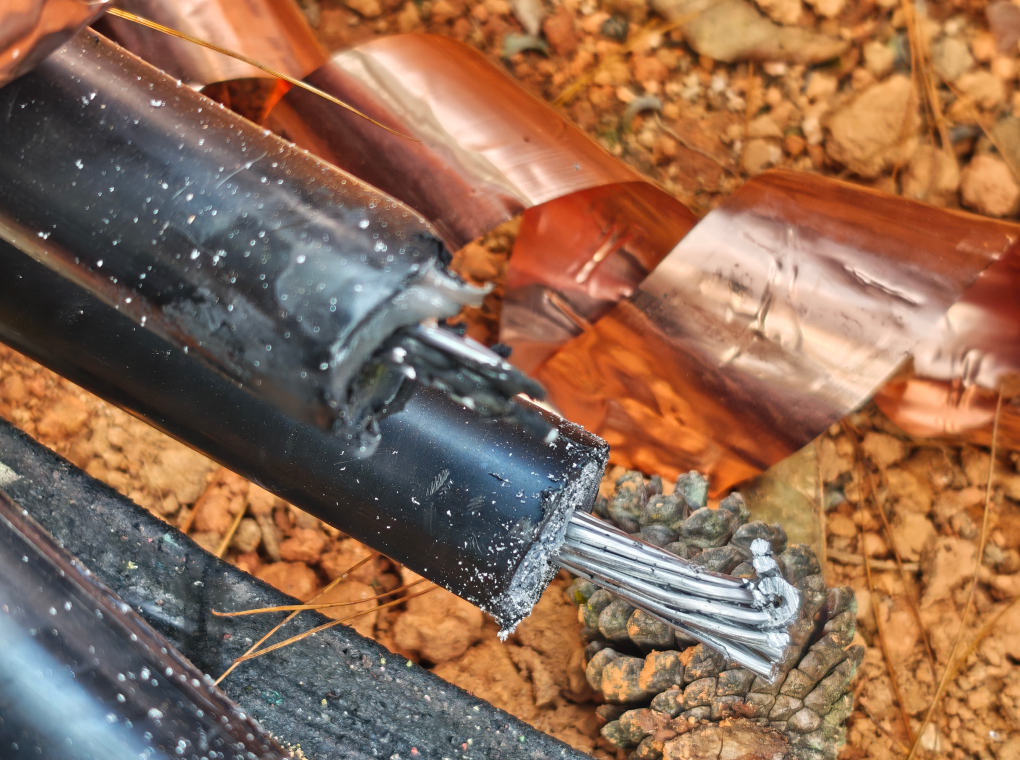

　　根据仪器标记点位定点开挖，找到电缆绝缘破损故障点，完成修复工作，顺利恢复供电。

　　项目成效武汉青云电气 QY-216电缆故障测试仪在临沧山区复杂工况下工作稳定，抗干扰能力满足现场使用需求。本次千里跨区域技术支援，依托设备精准勘测，避免盲目大面积开挖，有效缩短停电抢修周期。整套设备路径追踪、埋深检测、电缆识别功能齐全，适配西南山区 10kV 地埋电缆巡检与故障排查场景。

总结

　　西南山区配网电缆受地形、气候条件影响，故障排查工作挑战突出。武汉青云电气可提供管线探测设备以及全国范围内现场技术支持。QY-216 管线探测仪适合山区、城乡老旧管网的电缆路径普查、电缆识别、故障预定位作业，为各地电力运维单位解决地下电缆勘测难题。
