工频耐压试验

　　在电力系统和工矿企业的电气设备检修中，耐压试验是检验绝缘性能最直接、最有效的手段。耐压试验主要分为两大类 ——和。很多现场试验人员对两者的适用场景、试验原理和判断标准容易混淆，本文从试验机理、电压波形、绝缘响应、适用设备等角度做一次系统梳理。

一、试验电压的本质不同

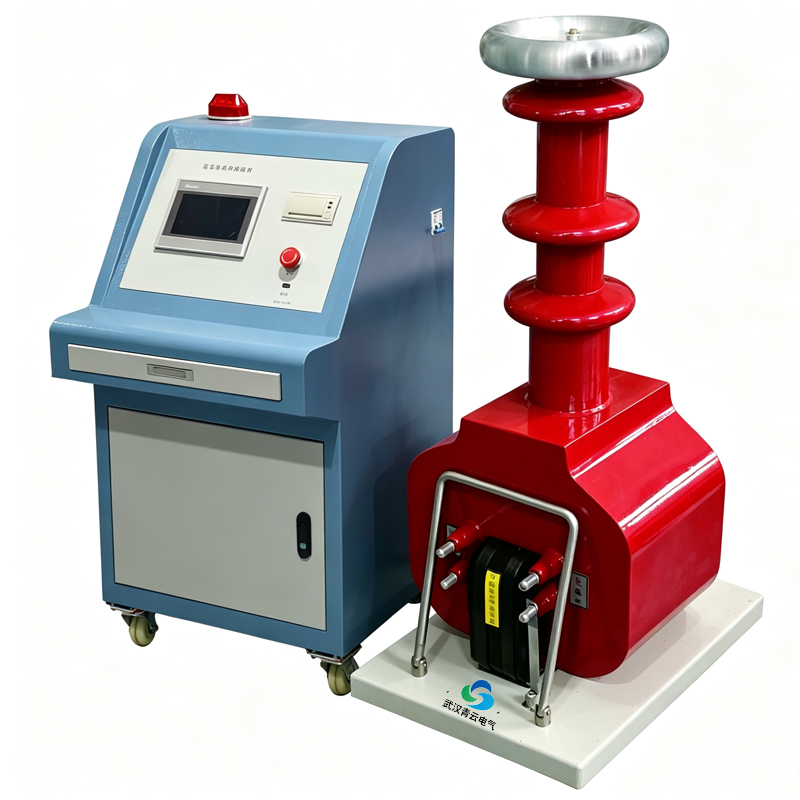

50Hz 交流正弦电压

　　工频耐压试验施加的是，与电气设备实际运行时承受的电压波形完全一致。这意味着试验过程中，绝缘内部的电场分布、介质损耗、极化效应都和真实运行状态高度吻合，能最真实地反映设备在额定电压下的绝缘裕度。

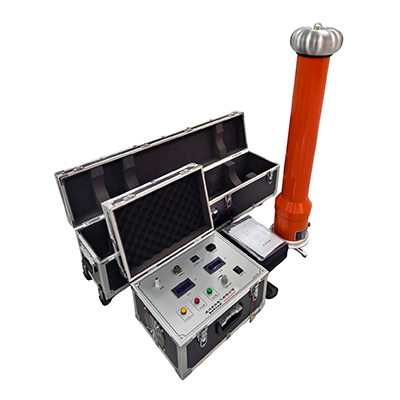

直流高压

　　直流耐压试验施加的是，电压方向恒定不变。直流电场下，绝缘介质中的电导电流起主导作用，极化和介质损耗几乎可以忽略，电场分布主要由绝缘材料的电阻率决定。

　　这一根本差异决定了两者对绝缘缺陷的 "敏感度" 完全不同。

二、对绝缘缺陷的检出能力各有侧重

工频耐压试验

　　的优势在于：交流电压下，绝缘中的气隙、分层、受潮等缺陷会产生局部放电，试验过程中可以通过局放监测捕捉到微弱的绝缘劣化信号。同时，交流电压下的介质损耗发热会加速缺陷发展，对于整体性绝缘老化、受潮的检出更为有效。因此，工频耐压试验被视为电气设备出厂和交接试验中。

直流耐压试验

　　则对更为敏感。直流电压下，泄漏电流随电压升高呈非线性增长，一旦绝缘存在集中性缺陷(如裂纹、贯穿性气隙)，泄漏电流会急剧增大，试验人员可以通过微安表实时监测电流变化，及时发现隐患。此外，直流耐压试验不会在试品中产生电容电流，试验设备的容量可以做得更小，现场便携性更好。

三、适用设备和试验标准不同

　　不同的电气设备，绝缘结构和运行条件不同，选择哪种耐压试验有明确的行业规范。

优先做工频耐压试验的设备：

　　电力变压器(绕组对地、绕组间)

　　高压开关柜、断路器、隔离开关

　　电流互感器、电压互感器

　　母线、绝缘子、套管

　　低压成套设备

　　这些设备运行时承受的就是工频交流电压，用工频耐压试验装置进行考核，结果最具参考价值。按照 GB 50150《电气装置安装工程电气设备交接试验标准》，上述设备的交接试验必须包含工频耐压项目。

优先做直流耐压试验的设备：

　　电力电缆(尤其是 XLPE 交联聚乙烯电缆)

　　发电机定子绕组

　　避雷器

　　大容量电容器

　　以电力电缆为例，其电容量大，若做工频耐压试验，所需试验变压器的容量非常大，现场实施困难。而直流耐压试验设备体积小、重量轻，更适合电缆现场敷设后的耐压检测。不过需要注意，近年来行业标准对 XLPE 电缆的直流耐压存在争议，部分规程已推荐改用 0.1Hz 超低频耐压试验。

四、试验电压值和持续时间的差异

1 分钟

　　工频耐压试验的电压值通常较高，例如 10kV 电气设备的工频耐压试验电压为 42kV，持续时间一般为。试验过程中如果不发生击穿、闪络，且试验后绝缘电阻无明显下降，即判定为合格。

5-10 分钟

　　直流耐压试验的电压值通常按设备额定电压的倍数确定，例如电缆直流耐压试验电压为额定电压的 3-5 倍，持续时间一般为，并在试验过程中分阶段(如 0.25、0.5、0.75、1.0 倍试验电压)读取泄漏电流，观察其随时间和电压的变化趋势。

五、两者不能互相替代

不存在谁替代谁的问题

　　需要特别强调的是，工频耐压试验和直流耐压试验，而是互补关系。

　　工频耐压试验更接近设备实际运行工况，对整体性绝缘缺陷检出率高，但对某些集中性缺陷(如电缆中的微小水树)可能不够敏感;直流耐压试验对集中性缺陷灵敏，但直流电场分布与交流不同，直流耐压合格不代表交流运行下一定安全。

　　在实际检修工作中，应根据设备类型、规程要求和现场条件合理选择。对于变压器、开关柜等主设备，工频耐压试验是不可替代的必做项目，选择一台性能稳定、参数合适的工频耐压试验装置，是保障试验结果准确可靠的前提。而对于电缆、发电机等大容量设备，直流耐压试验因其便携性和灵敏度，至今仍是现场广泛应用的检测手段。

　　理解两者的原理差异和适用边界，才能在现场试验中做出正确选择，真正把好电气设备绝缘安全的关口。
