GIS(气体绝缘金属封闭开关设备)以 SF₆气体作为绝缘介质，具有结构紧凑、运行可靠等优势，已成为高压变电站的核心设备。然而，GIS 内部一旦存在绝缘缺陷，在长期运行电压作用下会产生局部放电，逐步劣化绝缘性能，最终可能引发贯穿性击穿事故。因此，对 GIS 开展局部放电带电检测，是状态检修体系中的关键环节。

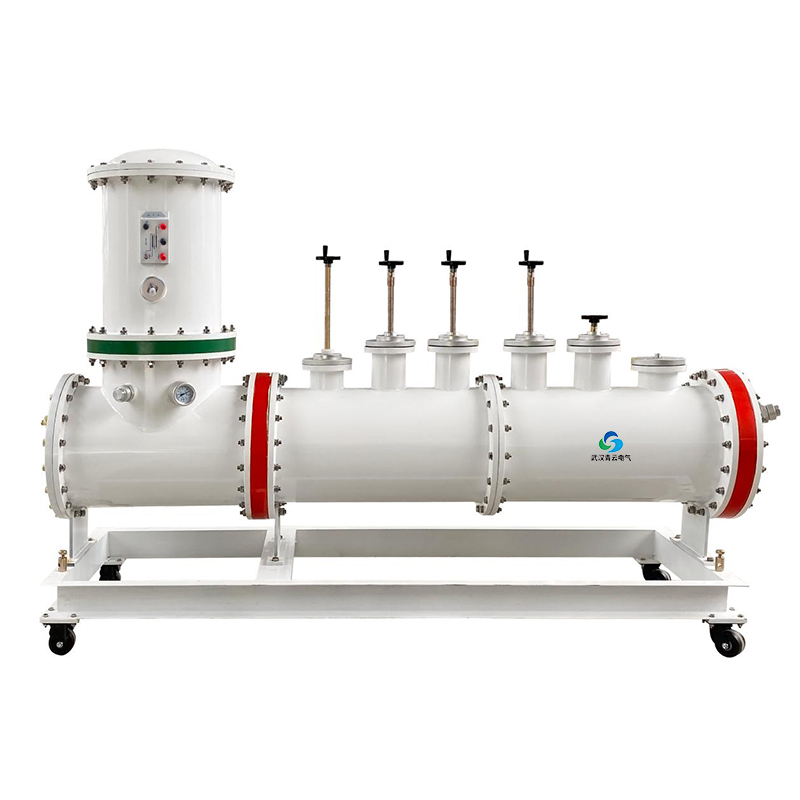

　　GIS 局部放电模拟装置正是为解决检测仪器校准与试验研究需求而设计的专用试验平台。该装置采用与实际 GIS 设备一致的同轴圆柱腔体结构，内置标准电容分压器与高压引线，可在工频电压下稳定输出可控的局放信号。其核心价值在于能够复现五类典型绝缘缺陷：一是尖端放电，由高压导体或壳体上的金属毛刺引发，放电脉冲具有明显的相位相关性;二是自由金属颗粒放电，颗粒在电场作用下跳动，信号呈现随机断续特征;三是沿面放电，发生在绝缘子表面，与污秽或机械损伤相关;四是悬浮电位放电，由松动金属部件形成浮空电极，放电幅值较为稳定;五是绝缘气隙放电，存在于环氧树脂浇注件内部，属于绝缘材料制造缺陷。

　　GIS 局部放电模拟装置通过切换不同缺陷模型，试验人员可获得特征明确、可重复的标准局放源，进而对超高频(UHF)、超声波(AE)、特高频等多种检测原理的仪器进行灵敏度标定与抗干扰性能测试。相较于现场实测，实验室模拟环境排除了外界电磁干扰与运行工况波动的影响，能够定量评估检测系统的脉冲分辨率、相位分辨能力及缺陷类型识别准确率，为仪器出厂检验和周期校准提供统一的技术基准。

　　在工程实践中，该装置已广泛应用于电力试验研究院的带电检测技术研究、检测设备厂商的产品性能验证，以及供电企业运维人员的技能培训。借助标准化试验条件，技术人员可以系统掌握不同缺陷对应的 PRPD(相位分辨局部放电)图谱特征，建立缺陷类型与放电信号之间的映射关系，从而提升现场 GIS 局放故障的诊断水平。

　　综上所述，GIS 局部放电模拟装置为高压电气设备的绝缘状态评估提供了可控、可复现的试验手段，是完善 GIS 状态检修技术体系、保障电网安全稳定运行的重要基础装备。
