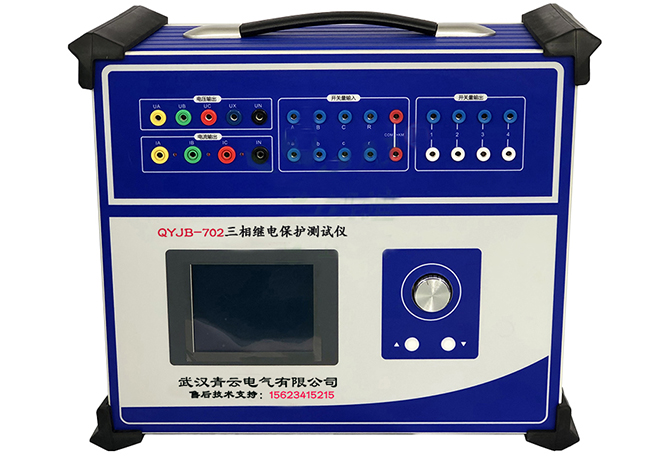

QYJB‑702 三相继电保护测试仪属于便携式微机继电保护测试设备，主要用于电力系统各类继电保护装置、安全自动装置的现场调试、检修与定期校验工作，是保障输配电系统安全稳定运行的重要测试仪器。仪器依据 DL/T 624‑2010《继电保护微机型试验装置技术条件》、GB/T 7261‑2016《继电保护和安全自动装置基本试验方法》等行业标准进行设计开发，适配传统电磁型继电器以及各类微机保护装置的试验需求。

　　该设备采用四相电压、三相电流输出架构，第四相电压可自定义设置为零序电压、同期检测电压等多种模式，能够模拟电力系统正常工况、各类短路故障、谐波扰动等多种运行状态，复现现场故障电气量，以此检验保护装置动作逻辑、动作定值、动作时间是否满足设计要求。设备支持完成差动保护试验、线路距离保护试验、过流保护试验、低周减载试验、重合闸试验、备自投传动试验、同期试验等常规项目，覆盖 10kV‑35kV 电压等级配电设备大部分现场调试工作。

　　整机采用嵌入式硬件架构，搭配中文人机交互操作界面，既可以单机面板操作，也可以外接电脑软件开展复杂试验。测试过程中可以实时记录电压电流输出数据，捕捉保护开关量动作信号，自动测算动作时间，试验结束后可保存、导出完整测试报告，方便检修人员存档溯源。设备配置多路开关量输入输出接口，开关量输入能够采集保护装置的跳闸、告警接点信号;开关量输出可输出无源接点信号，用于配合外部回路联动试验。仪器自带辅助直流电源输出，现场试验时可直接为被测保护装置供电，减少额外电源设备携带，提升户外、变电站现场作业便利性。

　　在硬件性能方面，电压输出单相最大 120V，电流输出单相最大 40A，三相电流并联输出可实现大电流输出，满足部分过流类试验工况。时间测量精度可达 0.1ms 级别，保障保护动作时间测量结果准确可靠。设备整体做小型化便携设计，机身重量可控，便于检修人员携带奔赴不同作业现场，适用于变电站改扩建、设备大修预试、工矿企业配电室维护、电力科研教学等多种场景。

　　在实际使用过程中，操作人员需要熟悉继电保护基础原理，严格按照电力安全规程开展接线，接线完成后核对回路，避免错接造成设备损坏。开展大电流输出试验时，严格控制输出时长，防止仪器过热。每次试验完成做好数据备份，定期对仪器开展校准，保证测试数据长期准确有效。

　　随着配电网建设不断推进，继电保护装置更新迭代速度加快，三相继电保护测试仪作为校验工具，在保护新设备投运前调试、老旧保护定期检验、故障后保护复核工作中发挥着不可替代的作用。QYJB‑702 型号兼顾功能全面性与便携实用性，面向中小型变电站、厂矿配电系统的现场测试需求，为电力保护设备可靠投用提供测试技术支撑。

　　生产厂家产业分布：国内三相继电保护测试仪生产企业主要集中在武汉、扬州等电力测试设备产业聚集地，各厂家参照统一行业标准进行研发生产，不同型号设备在输出功率、软件功能、硬件配置上形成差异化，供不同工况用户选型采购。
