在电力系统当中，高压断路器承担着正常工况投切以及故障状态快速切除的关键任务。断路器机械特性参数是否合格，是判断开关本体机械状态好坏最重要依据。分合闸时间不同期、弹跳过大、分合闸速度偏离设计范围，都会造成触头烧损、电弧难以熄灭，严重时引发设备事故。因此按照规程开展断路器机械特性检测，是一次设备预防性试验必不可少的项目。

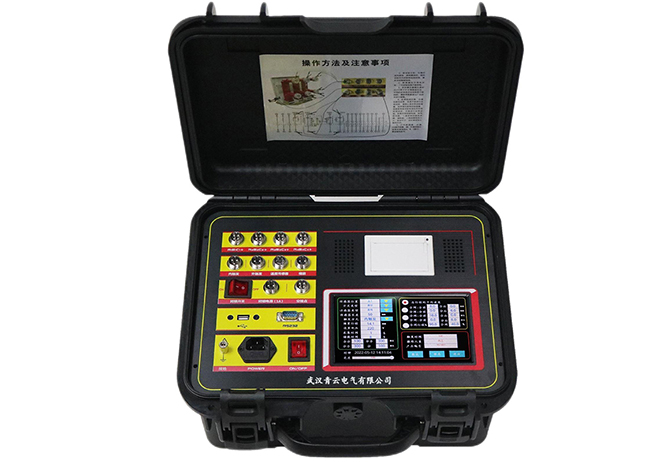

　　QYGK‑F 开关特性测试仪是针对真空、SF6、少油等各类高压断路器开发的专用测试仪器，遵循 DL/T 846.3 行业相关技术要求，集操作电源输出、信号采集、数据运算、波形分析于一体，适用于变电站现场检修、开关柜出厂检验、新建工程交接试验等多种应用场景。

　　设备内置大功率直流操作电源，可以直接给断路器分合闸线圈供电，试验时不需要额外配置外接直流电源，简化现场接线工作。仪器采用高速采集单元，能够同步采集分合闸线圈电流信号、位移行程信号，完整记录开关动作全过程波形，可自动计算分合闸时间、三相不同期、弹跳时间、行程、超程、分合闸速度等全部机械特性参数。

　　线圈电流曲线可以直观反映分合闸电磁铁动作状态，帮助试验人员判断线圈卡涩、铁芯卡顿、辅助开关故障等隐性机械缺陷。位移传感器支持磁传感器与直线传感器两种模式，适配不同结构断路器安装需求，现场拆装方便。测试完成后本机可以保存多组试验记录，支持数据导出，方便试验报告整理归档。

　　现场开展测试工作有几点需要重点注意。试验前确认断路器处于检修状态，做好安全接地措施。传感器安装位置要牢固可靠，避免开关动作过程中传感器松动造成数据失真。接线的时候区分好线圈回路、断口信号回路，防止接错损坏仪器。做试验前核对开关设备铭牌参数，将开关的额定行程、超程参数录入仪器，方便完成结果比对。测试过程中，如果出现线圈电流异常，要立刻停止试验，检查断路器机构是否存在卡滞问题。

　　很多现场常见异常都可以依靠本设备波形来辅助排查。三相分合闸差值偏大，大多是机构连杆调整不到位;触头弹跳时间超标，一般和触头弹簧、缓冲器状态相关;线圈电流波形出现畸变，提示电磁铁或者传动机构存在卡涩隐患。通过波形结合数值参数，不再只依靠简单数据，能够更深层次挖掘断路器机构潜在隐患。

　　仪器日常维护方面，运输过程做好减震防护，避免磕碰;试验结束清理传感器、测试线缆，检查线缆有无破损;长期不用的时候存放于干燥通风环境。定期对仪器做自校验，保障采集精度，保证每一次现场试验数据真实可信。

　　总的来说，QYGK‑F 开关特性测试仪把操作电源、高速采集、波形分析集成一体，减少现场配套设备，兼顾测试精度与现场实用性。试验人员不光读取最终测试数值，更要学会解读动作波形，结合设备出厂技术参数综合判断断路器机械状态，真正发挥机械特性试验在设备状态评估中的作用。
